可變電阻 CT-6
- ●購買此產品，請與我們的經銷商, 或以下電子商務網站確認。
銷售渠道 ;請確認我們的經銷商。- 銷售渠道點擊此處確認我們的經銷商。
選擇種類繁多低成本通用型
特 徵特 徵
-
低成本通用型低成本通用型
-
選擇種類繁多14 種
-
密閉型
-
此系列可獲得 chemSHERPA 指定格式的含有化學物質調查表。
-
此系列可從型號一覽表取得 chemSHERPA (產品所含化學物質成分情報)
- 型號一覽表下載 chemSHERPA (shai 格式)
電氣特性
| 標稱電阻範圍 | 10 Ω ~ 2 MΩ |
|---|---|
| 電阻容差 | ± 10 % |
| 額定功率 | 0.5 W (70 °C) 0 W (120 °C) |
| 電阻變化特性 | 線性（B） |
| 最大輸入電壓 | DC200 V 或額定功率，以較小者為準 |
| 最大雨刮器電流 | 100 mA 或額定功率，以較小者為準 |
| 有效電氣角 | 220 ° (1 turn) |
| 剩餘電阻值 | 1% 或 2Ω、以较高或为准更低 |
| 接觸電阻變化C.R.V. | 1% 或3Ω、以较高或为准更低 |
| 工作溫度範圍 | −55 ~ 120 °C |
| 溫度係數電阻 | 10 Ω ~ 20 Ω : ± 250 10-6/°C maximum 50 Ω ~ 2 MΩ : ± 100 10-6/°C maximum |
| 絕緣電阻 | 1000 MΩ minimum (DC500 V) |
| 絕緣介電強度 | AC500 V, 60 s |
| 淨重 | Approx. 0.51 g (CT-6EP, EW, ER, EV) Approx. 0.65 g (CT-6ES, EX, EH, EN) Approx. 0.92 g (CT-6EF) |
機械特性
| 機械旋轉角度 | 260 ° (1 turn) |
|---|---|
| 旋轉扭矩 | 2 ~ 20 mN·m {20 ~ 204 gf·cm} |
| 停止旋轉強度 | 50 mN･m {20 ~ 204 gf·cm} minimum |
| 旋轉壽命 | 200 cycles [ΔR/R ≦ ± (2 Ω +3 %)] |
| 端子強度 | 10 N {1.02 kgf} minimum（抗拉強度) |
| 推動操作部件強度 | 10 N {1.02 kgf} minimum |
| 可焊性 | 245 ± 3 °C, 2 ~ 3 s |
{ }: 參考值
環境特性
| 測試項目 | 測試條件 | 規格 |
|---|---|---|
| 熱衝擊 | -65~125 °C (0.5 h), 5 cycles | [ΔR/R ≦ 1%] [S.S. ≦ 1%] |
| 耐濕性 | -10~65 °C (相對濕度 80~98%), 10 cycles, 240 h | [ΔR/R ≦ 2%] |
| 耐衝擊性 | 981 m/s2, 6 ms 6 directions for 3 times each | [ΔR/R ≦ 1%] [S.S. ≦ 1%] |
| 耐振動性 | 振幅 1.52 mm or 加速度 196 m/s2, 10~2000 Hz, 3 directions, 12 times each | [ΔR/R ≦ 1%] [S.S. ≦ 1%] |
| 負載壽命 | 70 °C, 0.25 W 1000 h | [ΔR/R ≦ 3 %] [S.S. ≦ 1 %] |
| 低溫操作 | -55 °C, 2 h | [ΔR/R ≦ 2%] [S.S. ≦ 2%] |
| 高溫測試 | 125 °C, 250 h | [ΔR/R ≦ 3%] [S.S. ≦ 2%] |
| 耐水、密閉性 | 85 °C, 60 s | 無洩漏（無連續氣泡） |
| 焊錫耐熱性 | 流焊: 260 ± 3 °C, 5 ~ 6 s, two times Max. 手工焊接：380 ± 10 °C, 3 ~ 4 s |
[ΔR/R ≦ 1%] |
&ΔR/ R：總電阻值變化 S.S .:設定穩定性
最大輸入額定
| 標稱電阻(Ω) | 電阻值符號 | 最大輸入電壓(V) | 最大雨刮器電流(mA) |
|---|---|---|---|
| 10※ | 100 | 1.00 | 100 |
| 20※ | 200 | 2.00 | 100 |
| 50 | 500 | 5.00 | 100 |
| 100 | 101 | 7.07 | 70.7 |
| 200 | 201 | 10.0 | 50.0 |
| 500 | 501 | 15.8 | 31.6 |
| 1k | 102 | 22.4 | 22.4 |
| 2k | 202 | 31.6 | 15.8 |
| 5k | 502 | 50.0 | 10.0 |
| 10k | 103 | 70.7 | 7.07 |
| 20k | 203 | 100 | 5.00 |
| 50k | 503 | 158 | 3.16 |
| 100k | 104 | 200 | 2.00 |
| 200k | 204 | 200 | 1.00 |
| 500k | 504 | 200 | 0.40 |
| 1M | 105 | 200 | 0.20 |
| 2M | 205 | 200 | 0.10 |
※ 標稱電阻10 Ω品, 20 Ω品 ,按訂單生產。
型號顯示
| CT-6 | E | T | V | 5 k Ω | (502) |
|---|---|---|---|---|---|
| 系列名稱 |
端子
E：無鉛電鍍(無鉛) |
包裝形式
T：編帶(捲軸封裝)
空白：塑膠袋散裝
|

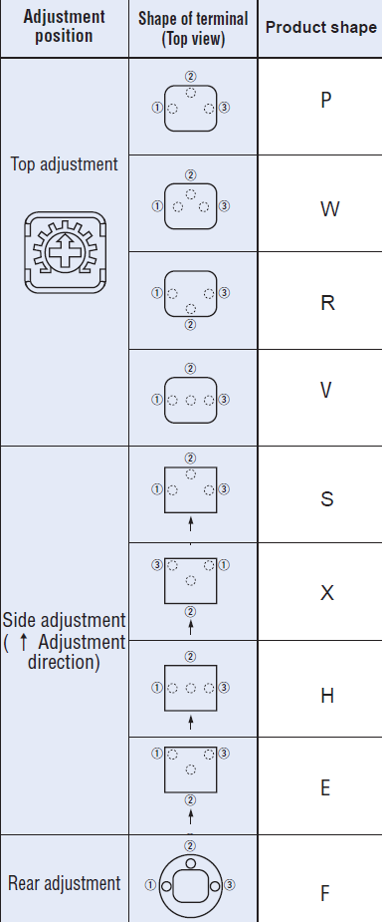

產品外形(端接樣式) |
電阻值 |
電阻值符號 |
|
|
型號一覽表
| 標稱電阻值 | 10 Ω*, 20 Ω*, 50 Ω, 100 Ω, 200 Ω, 500 Ω, 1 kΩ, 2 kΩ, 5 kΩ, 10 kΩ, 20 kΩ, 50 kΩ, 100 kΩ, 200 kΩ, 500 kΩ, 1 MΩ, 2 MΩ |
|---|
訂購時，請務必將上面列出的標稱電阻值與以下型號組合使用. *標稱電阻10Ω和20Ω產品按訂單生產。
可獲取含有化學物質調查 (需會員註冊)。[chemSHERPA-AI 版本 2.09.00]
| 型號 | 調整方向 | 包裝形式 | 包裝數量 | 備註 | 含有化學物質調查 | CAD | |
|---|---|---|---|---|---|---|---|
| CT-6ETP | 頂部 | 編帶 (連續折疊式) |
編帶 (連續折疊式) |
1000 pcs. /reel |
CT-6ETP 和 CT-6EMP, CT-6EP 引腳的長度不同，請確認。 |
||
| CT-6EMP | 頂部 | 杂志型 | 75 pcs. /stick |
CT-6ETP 和 CT-6EMP, CT-6EP 引腳的長度不同，請確認。 |
|||
| CT-6EP | 頂部 | 塑膠袋散裝 | 50 pcs. /pack |
CT-6ETP 和 CT-6EMP, CT-6EP 引腳的長度不同，請確認。 |
|||
| CT-6EW | 頂部 | 塑膠袋散裝 | 50 pcs. /pack |
- | |||
| CT-6ER | 頂部 | 塑膠袋散裝 | 50 pcs. /pack |
- | |||
| CT-6EV | 頂部 | 塑膠袋散裝 | 50 pcs. /pack |
- | |||
| CT-6ETV | 頂部 | 編帶 (連續折疊式) |
編帶 (連續折疊式) |
1000 pcs. /reel |
- | ||
| CT-6EMS | 側面 | 杂志型 | 75 pcs. /stick |
CT-6EMS 和 CT-6ES 引腳的長度不同，請確認。 |
|||
| CT-6ES | 側面 | 塑膠袋散裝 | 50 pcs. /pack |
CT-6EMS 和 CT-6ES 引腳的長度不同，請確認。 |
|||
| CT-6EX | 側面 | 塑膠袋散裝 | 50 pcs. /pack |
- | |||
| CT-6ETH | 側面 | 編帶 (連續折疊式) |
編帶 (連續折疊式) |
1000 pcs. /reel |
CT-6ETH 和 CT-6EH 引腳的長度不同，請確認。 |
||
| CT-6EH | 側面 | 塑膠袋散裝 | 50 pcs. /pack |
CT-6ETH 和 CT-6EH 引腳的長度不同，請確認。 |
|||
| CT-6EN | 側面 | 塑膠袋散裝 | 50 pcs. /pack |
- | |||
| CT-6EF | 背面 | 塑膠袋散裝 | 50 pcs. /pack |
- |
※
編帶版本不單獨出售，必須以捲軸形式購買單位。
外觀尺寸
包裝規格
〈Taping packaging specifications〉
Taping version is packaged in 1000 pcs. per reel.
Orders will be accepted for units of 1000 pcs., i.e., 1000, 2000, 3000 pcs., etc.
Taping version (ammo pack type) is boxed with one reel (1000 pcs.).
Ammo Pack
Package size: 330 mm × 330 mm × 45 mm.
The leader and end of the tape have an empty part of minimum 300 mm respectively.
There are two tape outlets on the package for different terminal alignment directions, for which details refer to the sketch above.(e.g.)
When the tape is fed from the right outlet marked ③ , #3 terminal comes out first.
Gross weight of the boxing version (ETV:Approx. 840 g,ETH:Approx. 930 g,ETP:Approx. 850 g)
〈Magazine packaging specifications〉
Magazine is packaged 75 pcs. per stick.Orders will be accepted for units of 75 pcs. i.e., 150, 225 pcs., etc.
Magazine is packed 3000 pcs. sticks per box.
(Unit: mm)
〈Bulk pack specifications〉
Unit of bulk pack in a plastic bag is 50 pcs. per pack.
Boxing of bulk in a plastic bag is performed with 200 pcs. (CT-6EF is 100 pcs.) per box.
