PTC 自復式保險絲 PRCP-RM
- ●購買此產品，請與我們的經銷商確認。
銷售渠道 ;請確認我們的經銷商。- 銷售渠道點擊此處確認我們的經銷商。
工作電壓240V的高壓用型
特徵特徵
-
對應最大電壓 240 V
-
徑向元器件
-
符合低阻燃環氧聚酯 UL94 V-0 級別
-
可提供散裝包裝，編帶包裝和捲帶包裝
-
可複位電路保護
-
符合RoHS，無鹵素
-
各種安全規格認定品 (cULus, TÜV)
-
電氣特性
| 品 名 | 保持電流 Ihold | 跳閘電流 Itrip | Vmax | Imax | 初始 電阻值 | 跳閘後的電阻值 | 最大跳閘時間 | 跳閘時功率耗散 | ||
|---|---|---|---|---|---|---|---|---|---|---|
| at 23℃ (A) | 工作電壓 | 中斷電壓 | 中斷電流 | Rmin at 23℃ | R1max at 23℃ | at 23℃ | PD Typ. at 23℃ | |||
| Hold | Trip | (Vac) | (Vac) | (A) | (Ω) | (Ω) | (A) | (秒) | (W) | |
| PRCP-RM005/240 | 0.0 5 | 0.1 2 | 240 | 265 | 1. 0 | 18.5 0 | 65.0 0 | 0.2 5 | 10. 0 | 0.9 |
| PRCP-RM008/240 | 0.0 8 | 0.1 9 | 240 | 265 | 1. 2 | 7.4 0 | 26.0 0 | 0.4 0 | 10. 0 | 0.9 |
| PRCP-RM012/240 | 0.1 2 | 0.3 0 | 240 | 265 | 1. 2 | 3.0 0 | 12.0 0 | 0.6 0 | 15. 0 | 1.0 |
| PRCP-RM016/240 | 0.1 6 | 0.3 7 | 240 | 265 | 2. 0 | 2.5 0 | 7.8 0 | 0.8 0 | 15. 0 | 1.4 |
| PRCP-RM025/240 | 0.2 5 | 0.5 6 | 240 | 265 | 3. 5 | 1.3 0 | 3.8 0 | 1.2 5 | 18. 5 | 1.5 |
| PRCP-RM033/240 | 0.3 3 | 0.7 4 | 240 | 265 | 4. 5 | 0.7 7 | 2.6 0 | 1.6 5 | 21. 0 | 1.7 |
| PRCP-RM040/240 | 0.4 0 | 0.9 0 | 240 | 265 | 5. 5 | 0.6 0 | 1.9 0 | 2.0 0 | 24. 0 | 2.0 |
| PRCP-RM055/240 | 0.5 5 | 1.2 5 | 240 | 265 | 7. 0 | 0.4 5 | 1.4 5 | 2.7 5 | 26. 0 | 3.4 |
熱降額圖表 - Ihold (A)
| 品 名 | 環境工作溫度 | |||||||
|---|---|---|---|---|---|---|---|---|
| -20 ºC | 0 ºC | 23 º C | 40 º C | 50 º C | 60 º C | 70 º C | 85 ºC | |
| PRCP-RM005/240 | 0.08 | 0.06 | 0.05 | 0.04 | 0.04 | 0.03 | 0.03 | 0.02 |
| PRCP-RM008/240 | 0.12 | 0.10 | 0.08 | 0.07 | 0.06 | 0.05 | 0.04 | 0.03 |
| PRCP-RM012/240 | 0.18 | 0.15 | 0.12 | 0.10 | 0.09 | 0.07 | 0.06 | 0.04 |
| PRCP-RM016/240 | 0.24 | 0.20 | 0.16 | 0.13 | 0.11 | 0.10 | 0.08 | 0.05 |
| PRCP-RM025/240 | 0.38 | 0.32 | 0.25 | 0.21 | 0.18 | 0.15 | 0.13 | 0.09 |
| PRCP-RM033/240 | 0.50 | 0.42 | 0.33 | 0.27 | 0.23 | 0.20 | 0.17 | 0.11 |
| PRCP-RM040/240 | 0.61 | 0.51 | 0.40 | 0.33 | 0.28 | 0.24 | 0.20 | 0.14 |
| PRCP-RM055/240 | 0.80 | 0.68 | 0.55 | 0.46 | 0.40 | 0.35 | 0.29 | 0.22 |
環境特性
| 測 試 項 目 | 測 試 條 件 | 判 定 規 格 |
|---|---|---|
| 工作溫度範圍 | -20 ℃ to +85 ℃ | - |
| 高溫儲存 | +85 ℃, 1000 小時 | 電阻值變化 ±5 % |
| 耐濕性 | +85 ℃, 85 ％ R.H. 1000 時間 | 電阻值變化 ±20 ％ |
| 耐溶劑性 |
MIL-STD-202 method 215 |
無變化 |
| 耐振動性 | MIL-STD-883C, Method 2007.1, Condition A | 無變化 |
| MSL潮濕敏感度等級) | - | Level 1, J-STD-020 |
可靠性測試程序和必要條件
| 測試項目 | 測試條件 | 符和/不符和標準 |
|---|---|---|
| 視覺/尺寸 | 驗證尺寸和材料 | 取決於每個 P.R.C.P. 的機械特性 |
| 電阻值 | 恆定 23 ℃ | Rmin ≤ R ≤ R1max |
| 至跳閘的時間 | 240 Vac, 規定電流 | T ≤ max. 至跳閘的時間（秒） |
| 保持電流 | 保持電流中 | 無跳閘 |
| 跳閘循環壽命 | 240 Vac, Imax , 100 次 | 無電弧放電或燃燒 |
| 跳閘壽命 | a) 240 Vac, Imax, 24 h b) 265 Vac, Imax, 30 min |
無電弧放電或燃燒 |
| 可焊性 | MIL-STD-202, Method 208 | 95%以上的部分被焊錫覆蓋 |

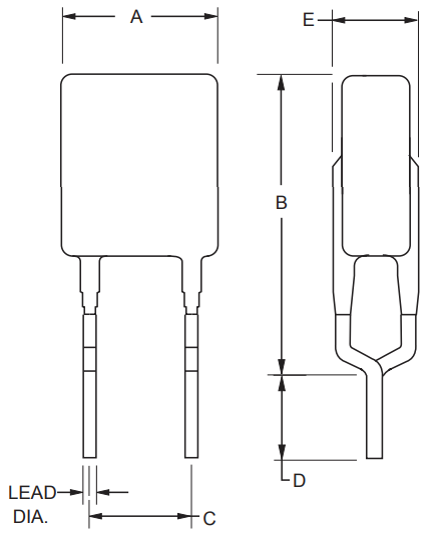

外形尺寸
◆Style１：
◆Style２：
(單位: mm)
| 品名 | A Max. | B Max. | C | D Min. | E Max. | Style | |
|---|---|---|---|---|---|---|---|
| Nom. | Tol. ± | ||||||
| PRCP-RM005/240 | 8.3 | 12.9 | 5.1 | 0.7 | 7.6 | 3.8 | 1 |
| PRCP-RM008/240 | 8.3 | 12.9 | 5.1 | 0.7 | 7.6 | 3.8 | 1 |
| PRCP-RM012/240 | 8.3 | 12.9 | 5.1 | 0.7 | 7.6 | 3.8 | 1 |
| PRCP-RM016/240 | 9.9 | 13.8 | 5.1 | 0.7 | 7.6 | 3.8 | 1 |
| PRCP-RM025/240 | 10 | 20.0 | 5.1 | 0.7 | 7.6 | 3.8 | 2 |
| PRCP-RM033/240 | 11.4 | 20.0 | 5.1 | 0.7 | 7.6 | 3.8 | 2 |
| PRCP-RM040/240 | 11.5 | 20.9 | 5.1 | 0.7 | 7.6 | 3.8 | 2 |
| PRCP-RM055/240 | 14 | 22.4 | 5.1 | 0.7 | 7.6 | 4.1 | 2 |
關於產品保證
產品的保修期為一年。自交貨之日起一年內，由於設計或製造缺陷引起的故障，應免費維修或更換。但是，以下內容不包括在保修範圍內：
因使用不當和粗心操作而導致的故障或損壞，違反產品目錄和規格。
因不適當的修改，調整或修理而導致的故障或損壞。
由技術和科學上不可預測的因素引起的故障或損壞。
因天災，火災或其他不可避免的事故造成的故障或損壞。
本文中的“保修”一詞僅表示對產品單元的保修，並且不包括因產品故障而造成的損壞。本產品不適用於可能對生命或身體造成直接傷害的設備，或可能造成重大物理損壞的設備。 (與航空航天相關的設備，鐵路車輛，核電設備，軍事設備等) 對於因出於非我們預期目的使用本產品而造成的任何損失，我們概不負責。
此外，我們要求您對交貨的產品進行快速的入庫檢查，如果您對產品的存儲條件給予充分的關注，我們也將不勝感激。
環境資料
