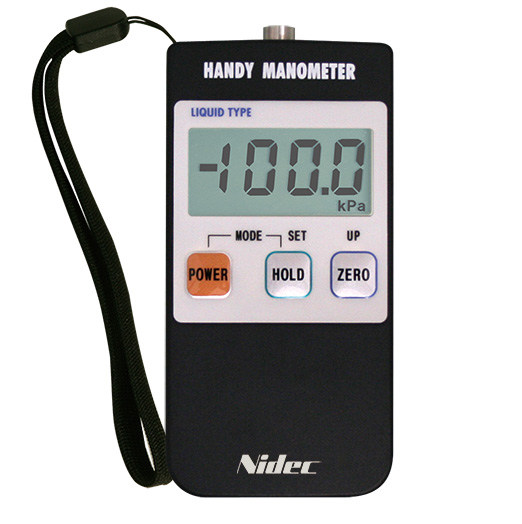

手持式压力液晶显示计 PG-100B

  • PG-100B
    PG-100B
  • PG-100B
    PG-100B

产品咨询

●购买此产品，请与我们的经销商, 或以下电子商务网站确认。
销售渠道  ;请确认我们的经销商。
销售渠道单击此处确认我们的经销商。
到得捷电子网上商城
到贸泽电子网上商城
到驰万电子网上商城

便携式增加了液压兼容型。还提供绝对压力类型

特 征特 征

  • 一种新的测量液压兼容型

    实现高稳定性

  • 将半导体芯片用于压敏元件。电子电路技术的温度补偿。

  • 能够测量绝对压力 （PG-100B-102A）

  • 电池寿命长 使用两节AAA干电池可持续使用超过1000小时。

  • 自动断电功能

  • 简单，单手操作

  • 易于读取的大型LCD显示屏

  • 也可提供压力单位选择型 （PG-100B - **** - W）

标准规格(kPa version)

◆除非另有说明，否则环境温度为25±5°C。
一般規格压力类型 表压 绝对压
型号 102R 103R 102A
额定压力 − 100 ~ 100kPa − 100 ~ 1000kPa 0 ~ 100 kPa abs
最大压力 200kPa 2000kPa 200 kPa abs
破坏压力 300kPa 3000kPa 300 kPa abs
适用介质 不会腐蚀SUS 316L的气体和液体
工作温度 0 ~ 50°C
补偿温度 0 ~ 50°C
工作湿度 15 ~ 85%RH（没有凝结）
储存温度 −20 ~ 70°C（大气压，湿度65％RH以下）
压力端口 M5 内螺纹
净重 Approx. 100g
电源 AAA干电池、DC1.5 V × 2　电池寿命1000小时以上
显示显示位数 3 1/2
显示素子 LCD
额定显示范围 -100.0 ~ 100.0kPa −100 ~ 1000kPa
−. 100 ~ 1.000（MPa 显示品）		 00.0 ~ 100.0kPa
显示周期 大約4次/秒
综合精度 ± 0.5 %F.S. ± 2 digits (at 25 °C ± 5 °C)
± 1.0 %F.S. ± 2 digits (at 25 °C ± 25 °C) ± 2.0 %F.S. ± 2 digits (at 25 °C ± 25 °C)
分辨率 1 digit
模拟输出电源（外部电源） 5 ± 0.5 V DC 5 mA maximum
输出电压 0 ~ ± 1.000 V ※ 与显示值成比例
输出精度/分辨率 ± 10 mV / 1mV
输出电阻 Approx. 10 kΩ
响应速度 Approx. 10 ms
   附加功能 自动断电，显示保持，电池更换显示（LOBAT），零点调整
配件 φ6 ㎜用快插接头, 插入环，AAA电池2件，表带，保护套
另售 (单独出售) PG-100B软质便携包

标准规格(Non SI unit version)

◆除非另有说明，否则环境温度为25±5°C。
一般規格

电源类型 表压
型号（mmHg显示产品：复合压力） 102R-H
额定压力 − 100 ~ 100 (− 750 ~ 750) kPa(mmHg)
最大压力 200(1500) kPa(mmHg)
破坏压力 300 (2250) kpa(mmHg)
工作温度 0 ~ 50 °C
补偿温度 0 ~ 50 °C
工作湿度 35 ~ 85% RH（无结露）
储存温度 − 20 ~ 70°C（大气压，湿度65％RH以下）
适用介质 不会腐蚀SUS 316L的气体和液体
压力端口 M5 内螺纹
净重 约 100 g
电源 AAA干电池、DC1.5 V × 2　电池寿命1000小时以上
显示显示位数 3 1/2
显示素子 LCD
额定显示（mmHg 显示产品） − 750 ~ 750
显示周期 大約 4次/秒
综合精度 ± 0.5 %F.S. ± 2 digits (at 25 °C ± 5 °C)
± 1.0 %F.S. ± 2 digits (at 25 °C ± 25 °C)
综合精度 1 digit
模拟输出

电源（外部电源） 5 ± 0.5 V DC 5 mA maximum
输出电压 0 ~ ± 1.000 V  ※与显示值成比例
输出精度/分辨率 ± 10 mV / 1 mV
输出电阻 Approx. 10 kΩ
响应速度 Approx. 10 ms
　附加功能 自动断电，显示保持，电池更换显示（LOBAT），零点调整
付属品 φ6 ㎜用快插接头, 插入环，AAA电池2件，表带，保护套
另售 (单独出售) PG-100B软质便携包

環境特性

测试项目测试方法（条件 25 ± 5 °C）變化量
耐振动 Amplitude 1.5 mm P-P, 10 ~ 55 Hz,
3 directions for 2 hours each (packed)		 显示准确性最大：± 1 %F.S
抗震性 98.1 m/s2 , 3 directions for 3 times each (packed)
防潮性 40 °C, 90 ~ 95 %RH, 240 hrs
压力周期 0 ~ Rated pressure, 106 cycles

型号显示

PG-100B-102RMX2T

系列名称

额定压力/压力类型

102R:-100~100 kPa/表压(复合压力）

103R:-100~1000 kPa/表压(复合压力）

102A:0~100 kPa abs /绝对压力

显示单位

无:kPa

M:MPa

H:mmHg

W:单位切换类型✽1

检测报告/校准证书所附

无:无附加

X1:检测报告所附

X2:检测报告,校准证书所附

可追溯性系统图表所附

无:无附加

T:可追溯性系统图表所附

✽1) 在单位切换类型（W）中，103R 系列产品不支持 mmHg 单位。
(此外，请参阅下表以了解是否对应相同类型的显示单位。)
单位切换类型(W) 显示对应表
额定压力范围显示单位
kPaMPammHgin.HgmmAqpsibar
101R 〇 ― 〇 〇 〇 〇 〇
102R 〇 〇 〇 〇 ― 〇 〇
103R 〇 〇 ― 〇 ― 〇 〇
※「ー」不支持作为显示单位。

型号一览表

压力类型表压(复合压力）绝对压力
额定压力 (kPa)-100～100-100～10000 ～ 100（abs）
kPa 只有本体 PG-100B-102R PG-100B-103R PG-100B-102A
检测报告所附 PG-100B-102R-X1 PG-100B-103R-X1 PG-100B-102A-X1
检测报告＋可追溯性系统图表所附 PG-100B-102R-X1T PG-100B-103R-X1T PG-100B-102A-X1T
检测报告＋校准证书所附 PG-100B-102R-X2 PG-100B-103R-X2 PG-100B-102A-X2
可追溯性系统图表所附 PG-100B-102R-T PG-100B-103R-T PG-100B-102A-T
检测报告＋校准证书+可追溯性系统图表所附 PG-100B-102R-X2T PG-100B-103R-X2T PG-100B-102A-X2T
MPa Product only 　――――――― PG-100B-103R-M ―――――――
检测报告所附 PG-100B-103R-M-X1
检测报告＋可追溯性系统图表所附 PG-100B-103R-M-X1T
检测报告＋校准证书所附 PG-100B-103R-M-X2
可追溯性系统图表所附 PG-100B-103R-M-T
检测报告＋校准证书+可追溯性系统图表所附 PG-100B-103R-M-X2T
mmHg 只有本体 PG-100B-102R-H ――――――― ―――――――
检测报告所附 PG-100B-102R-H-X1
检测报告＋可追溯性系统图表所附 PG-100B-102R-H-X1T
检测报告＋校准证书所附 PG-100B-102R-H-X2
可追溯性系统图表所附 PG-100B-102R-H-T
检测报告＋校准证书+可追溯性系统图表所附 PG-100B-102R-H-X2T
单位切换 只有本体 PG-100B-102R-W PG-100B-103R-W PG-100B-102A-W
检测报告所附 PG-100B-102R-W-X1 PG-100B-103R-W-X1 PG-100B-102A-W-X1
检测报告＋可追溯性系统图表所附 PG-100B-102R-W-X1T PG-100B-103R-W-X1T PG-100B-102A-W-X1T
检测报告＋校准证书所附 PG-100B-102R-W-X2 PG-100B-103R-W-X2 PG-100B-102A-W-X2
可追溯性系统图表所附 PG-100B-102R-W-T PG-100B-103R-W-T PG-100B-102A-W-T
检测报告＋校准证书+可追溯性系统图表所附 PG-100B-102R-W-X2T PG-100B-103R-W-X2T PG-100B-102A-W-X2T

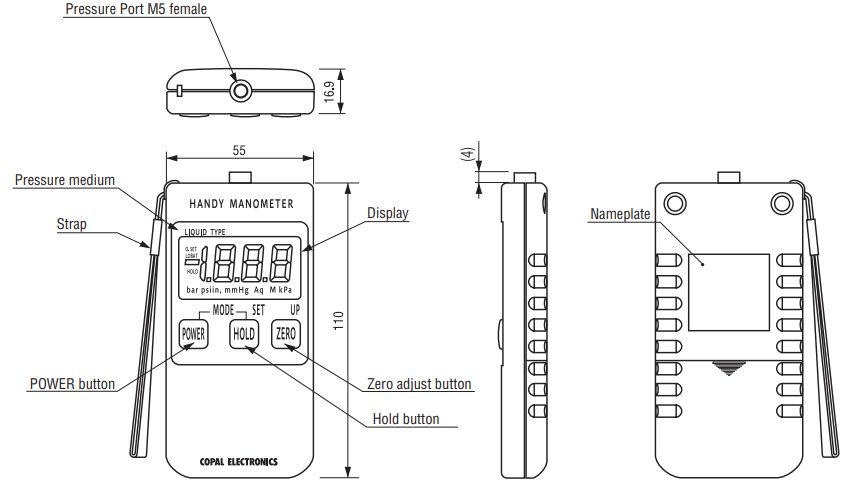

外形尺寸

Unless otherwise specified, tolerance : ± 0.5 (Unit: mm)

常见问题解答

症状可能的原因解决方法/故障排除
显示值的波动 显示值的波动 测量压力脉动和泄漏
  • 检查附件或管接头是否漏气。
  • 如果在使用环境中未发现任何问题，请联系我们的销售团队。
零点偏差 零点偏差 管道中残留压力
  • 测量表压时，请确保管子的内部完全开放到大气压。
  • 按住安装在面板表面上的“零”按钮，可以调整零点的偏差。 当管道可通向大气时，请设定零点。
  • 如果您要测量绝对压力，请联系我们的销售团队。
  • 对于其他显示偏差，需要重新校准，请联系我们的销售团队。
开机时无显示 开机时无显示 干电池的极性相反
  • 检查干电池的极性。
  • 如果极性正确，请更换新电池
  • PG-100B使用了市售的AAA电池。
  • 如果更换电池后系统仍未恢复，请联系我们的销售团队。
显示屏显示“ LOBAT”た 显示屏显示“ LOBAT” 低电量
  • 当显示屏上显示“ LOBAT”时，请更换电池。
  • 请更换两节AAA干电池，并按照当地政府的指示处置废旧电池。
  • 更换电池后进行零位调整。
显示闪烁 显示闪烁 施加的压力超过额定值的130％
  • 检查压力源，并在额定压力范围内使用。
如何安装附件 如何安装附件
  • 请参考下面的“关于连接附件”。

关于连接附件

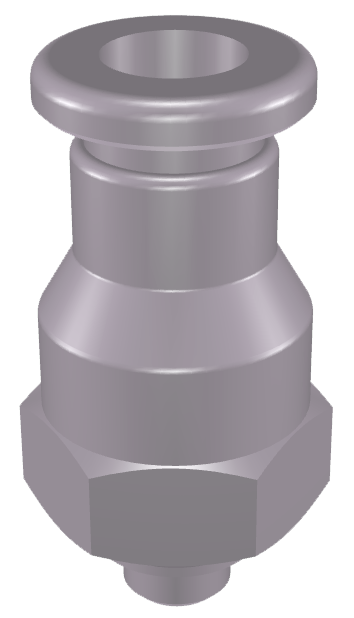

1. 快插接头
 快插接头(※随着垫圈)
    • [制造商/型号]
      NIHON PISCO CO., LTD / SSC6-M5
    • [材料]
      金属件: SUS316, 密封件: FKM
  • [规格]
    适用介质: 空气，水 , 其他化学品等 (有条件的)
    最大工作压力: 1.0 MPa
    工作真空压力: -100 kPa
    工作温度范围: -15~120 °C (无冻结)

 [外形尺寸]

(单位: mm)
φD
Tube外形		 6 φP 11.8
L 22.6 R M5×0.8
A 3 H (対辺) 12
B 25.6 有效截面面积 3 mm2
C 19.6 质量 8.4 g



⚠️ Attention⚠️ Attention
如果使用的流体是水或其他化学药品，请务必遵守以下条件。
1.使用水或液体时，喘振压力应低于最大工作压力。
2.使用水或液体时，请务必使用插入环。（见下文）
3.关于化学药品，混合气体等，符合规格可能会有所不同，因此请在使用前进行检查。

(1) 如何连接/拆卸管子

❶ 连接管

  • 使用SUS316接头（快插接头），只需将管插入到管端即可固定筒夹头，并且弹性套筒密封管的外周。
  • 安装时，请参考上部尺寸表中的C尺寸。

❷ 拆卸管

  • 拆下管子时，可通过推入夹头来打开夹头的卡爪，然后将管子拉出。
  • 拆除之前，请务必关闭空气。

(2) 如何拧紧螺丝

❶ 拧紧螺丝

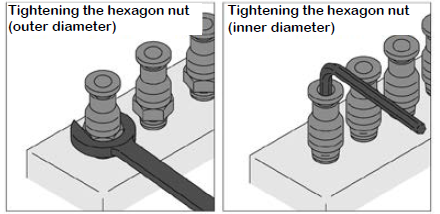

  • 拧紧螺钉有两种类型：一种用扳手拧紧外径六角形的方法，另一种用六角扳手拧紧六角内径的方法（可以在接头之间留出很小的空间）。
  • 拧紧时，请参阅下面的注2。
注1.确保管外径公差符合以下规格。
毫米尺寸 尼龙管 聚氨酯管
 φ6mm  ±0.1mm  ±0.15mm
注2.拧紧螺钉时，请参考以下推荐的拧紧扭矩。
螺丝类型螺丝尺寸拧紧扭矩
公制螺丝  M5×0.8  1.0～1.5N・m

2. 插入环

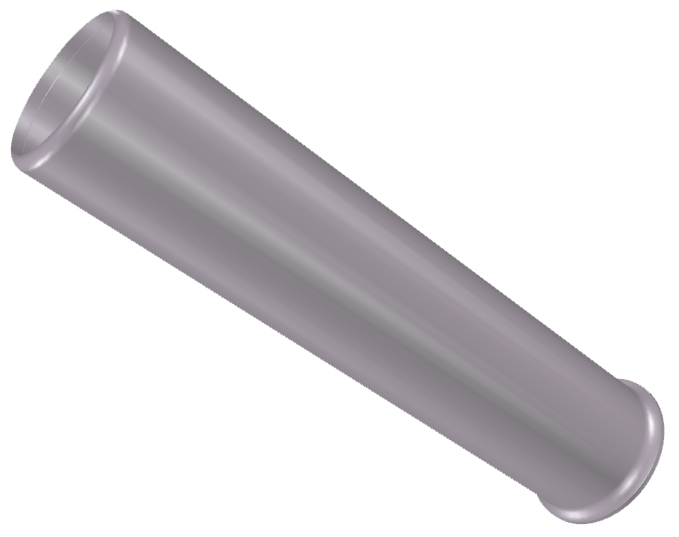

 插入环

  [制造商/型号]
 NIHON PISCO CO., LTD / SSC6-M5

  [外形尺寸]

(单位: mm) 
适用管D1D2B板厚质量 (g)
外径：φ6/内径：φ4 φ4 φ4.5 18.5 0.2  0.35

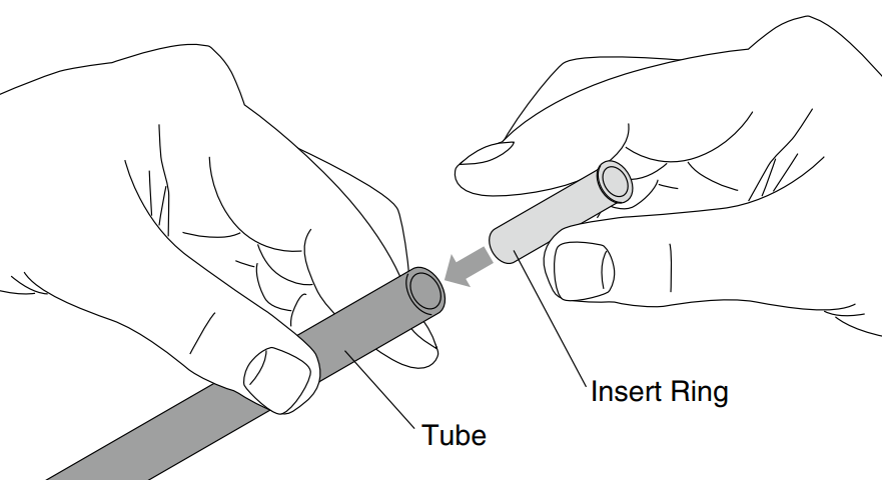

插入环安装示例



⚠️ Attention⚠️ Attention当使用液体作为介质或将超软管连接到快插接头时，请务必使用随附的插入环。 如果不使用，可能会导致管脱落。
