手持式壓力液晶顯示計 PG-100B

  • PG-100B
    PG-100B
  • PG-100B
    PG-100B

產品諮詢

●購買此產品，請與我們的經銷商, 或以下電子商務網站確認。
銷售渠道  ;請確認我們的經銷商。
銷售渠道點擊此處確認我們的經銷商。
到DigiKey電子商務網站
到貿澤電子商務網站
到Chip One Stop電子商務網站

便攜式增加了液壓兼容型。還提供絕對壓力類型

特 徵特 徵

  • 一種新的測量液壓兼容型

  • 實現高穩定性

    將半導體芯片用於壓敏元件。 電子電路技術的溫度補償。

  • 能夠測量絕對壓力 （PG-100B-102A）

  • 電池壽命長 使用兩節AAA乾電池可持續使用超過1000小時。

  • 自動斷電功能

  • 簡單，單手操作

  • 易於讀取的大型LCD顯示屏

  • 也可提供壓力單位選擇型 （PG-100B - **** - W）

標準規格(kPa version)

◆除非另有說明，否則環境溫度為25±5°C。
一般規格壓力類型 表壓 絕對壓力
型號 102R 103R 102A
額定壓力 − 100 ~ 100kPa − 100 ~ 1000kPa 0 ~ 100 kPa abs
最大壓力 200kPa 2000kPa 200 kPa abs
破壞壓力 300kPa 3000kPa 300 kPa abs
適用介質 不會腐蝕SUS 316L的氣體和液體
工作溫度 0 ~ 50°C
補償溫度 0 ~ 50°C
工作濕度 15 ~ 85%RH（沒有凝結）
儲存溫度 −20 ~ 70°C（大氣壓，濕度65％RH以下）
壓力端口 M5 內螺紋
淨重 Approx. 100g
電源 AAA乾電池、DC1.5 V × 2　電池壽命1000小時以上
顯示顯示位數 3 1/2
顯示素子 LCD
額定顯示範圍 -100.0 ~ 100.0kPa −100 ~ 1000kPa
−. 100 ~ 1.000（MPa 顯示品）		 00.0 ~ 100.0kPa
顯示週期 大約4次/秒
綜合精度 ± 0.5 %F.S. ± 2 digits (at 25 °C ± 5 °C)
± 1.0 %F.S. ± 2 digits (at 25 °C ± 25 °C) ± 2.0 %F.S. ± 2 digits (at 25 °C ± 25 °C)
分辨率 1 digit
模擬輸出電源（外部電源） 5 ± 0.5 V DC 5 mA maximum
輸出電壓 0 ~ ± 1.000 V ※ 與顯示值成比例
輸出精度/分辨率 ± 10 mV / 1mV
輸出電阻 Approx. 10 kΩ
響應速度 Approx. 10 ms
   附加功能 自動斷電，顯示保持，電池更換顯示（LOBAT），零點調整
配件 φ6 ㎜用快插接頭 1件, 插入環 1件，AAA電池2件，錶帶，保護套
另售 (單獨出售) PG-100B軟質便攜包

標準規格(Non SI unit version)

◆除非另有說明，否則環境溫度為25±5°C。
一般規格

壓力類型 ゲージ圧
型號（mmHg顯示產品：複合壓力） 102R-H
額定壓力 − 100 ~ 100 (− 750 ~ 750) kPa(mmHg)
最大壓力 200(1500) kPa(mmHg)
破壞壓力 300 (2250) kpa(mmHg)
工作溫度 0 ~ 50 °C
補償溫度 0 ~ 50 °C
工作濕度 35 ~ 85% RH（結露ないこと）
儲存溫度 − 20 ~ 70°C（大氣壓，濕度65％RH以下）
適用介質 不會腐蝕SUS 316L的氣體和液體
壓力端口 M5 內螺紋
淨重 約 100 g
電源 AAA乾電池、DC1.5 V × 2　電池壽命1000小時以上
顯示顯示位數 3 1/2
顯示素子 LCD
額定顯示（mmHg 顯示產品） − 750 ~ 750
顯示週期 大約 4次/秒
綜合精度 ± 0.5 %F.S. ± 2 digits (at 25 °C ± 5 °C)
± 1.0 %F.S. ± 2 digits (at 25 °C ± 25 °C)
分辨率 1 digit
模擬輸出

電源（外部電源） 5 ± 0.5 V DC 5 mA maximum
輸出電壓 0 ~ ± 1.000 V  ※與顯示值成比例
輸出精度/分辨率 ± 10 mV / 1 mV
輸出電阻 Approx. 10 kΩ
響應速度 Approx. 10 ms
　附加功能 自動斷電，顯示保持，電池更換顯示（LOBAT），零點調整
付属品 φ6 ㎜用快插接頭 1件, 插入環 1件，AAA電池2件，錶帶，保護套
另售 (單獨出售) PG-100B軟質便攜包

環境特性

測試項目測試方法（條件 25 ± 5 °C）變化量
耐振動 Amplitude 1.5 mm P-P, 10 ~ 55 Hz,
3 directions for 2 hours each (packed)		 顯示准确性最大：± 1 %F.S
耐震動 98.1 m/s2 , 3 directions for 3 times each (packed)
防潮性 40 °C, 90 ~ 95 %RH, 240 hrs
壓力周期 0 ~ Rated pressure, 106 cycles

型號顯示

PG-100B-102RMX2T

系列名稱

額定壓力/壓力類型

102R:-100~100 kPa/表壓(複合壓）

103R:-100~1000 kPa/表壓(複合壓）

102A:0~100 kPa abs/絕對壓

顯示單位

無:kPa

M:MPa

H:mmHg

W:單位切換類型✽1

檢測報告/校準證書

无:無附加

X1:檢測報告所附

X2:檢測報告,校准證書所附

可追溯性系統圖表

無:無附加

T:可追溯性系統圖表所附

✽1) 在單位切換類型（W）中，103R 系列產品不支持 mmHg 單位。
(此外，請參閱下表以了解是否對應相同類型的顯示單位)
單位切換類型(W) 顯示對應表
額定壓力範圍顯示單位
kPaMPammHgin.HgmmAqpsibar
101R 〇 ― 〇 〇 〇 〇 〇
102R 〇 〇 〇 〇 ― 〇 〇
103R 〇 〇 ― 〇 ― 〇 〇
※「ー」不支持作為顯示單位。

型號一覽表

壓力類型表壓(複合壓力）绝对压力
額定壓力 (kPa)-100～100-100～10000 ～ 100（abs）
kPa 只有本體 PG-100B-102R PG-100B-103R PG-100B-102A
檢測報告所附 PG-100B-102R-X1 PG-100B-103R-X1 PG-100B-102A-X1
檢測報告+ 可追溯性系統圖表所附 PG-100B-102R-X1T PG-100B-103R-X1T PG-100B-102A-X1T
檢測報告＋校准證書所附 PG-100B-102R-X2 PG-100B-103R-X2 PG-100B-102A-X2
可追溯性系統圖表所附 PG-100B-102R-T PG-100B-103R-T PG-100B-102A-T
檢測報告＋校准證書+可追溯性系統圖表所附 PG-100B-102R-X2T PG-100B-103R-X2T PG-100B-102A-X2T
MPa Product only 　――――――― PG-100B-103R-M ―――――――
檢測報告所附 PG-100B-103R-M-X1
檢測報告+ 可追溯性系統圖表所附 PG-100B-103R-M-X1T
檢測報告＋校准證書所附 PG-100B-103R-M-X2
可追溯性系統圖表所附 PG-100B-103R-M-T
檢測報告＋校准證書+可追溯性系統圖表所附 PG-100B-103R-M-X2T
mmHg 只有本體 PG-100B-102R-H ――――――― ―――――――
檢測報告所附 PG-100B-102R-H-X1
檢測報告+ 可追溯性系統圖表所附 PG-100B-102R-H-X1T
檢測報告＋校准證書所附 PG-100B-102R-H-X2
可追溯性系統圖表所附 PG-100B-102R-H-T
檢測報告＋校准證書+可追溯性系統圖表所附 PG-100B-102R-H-X2T
單位切換 只有本體 PG-100B-102R-W PG-100B-103R-W PG-100B-102A-W
檢測報告所附 PG-100B-102R-W-X1 PG-100B-103R-W-X1 PG-100B-102A-W-X1
檢測報告+ 可追溯性系統圖表所附 PG-100B-102R-W-X1T PG-100B-103R-W-X1T PG-100B-102A-W-X1T
檢測報告＋校准證書所附 PG-100B-102R-W-X2 PG-100B-103R-W-X2 PG-100B-102A-W-X2
可追溯性系統圖表所附 PG-100B-102R-W-T PG-100B-103R-W-T PG-100B-102A-W-T
檢測報告＋校准證書+可追溯性系統圖表所附 PG-100B-102R-W-X2T PG-100B-103R-W-X2T PG-100B-102A-W-X2T

外形尺寸

Unless otherwise specified, tolerance : ± 0.5 (Unit: mm)

常見問題解答

症狀可能的原因解決方法/故障排除
顯示值的波動 顯示值的波動 測量壓力脈動和洩漏
  • 檢查附件或管接頭是否漏氣。
  • 如果在使用環境中未發現任何問題，請聯繫我們的銷售團隊。
零點偏差 零點偏差 管道中殘留壓力
  • 測量表壓時，請確保管子的內部完全開放到大氣壓。
  • 按住安裝在面板表面上的“零”按鈕，可以調整零點的偏差。  當管道可通向大氣時，請設定零點。
  • 如果您要測量絕對壓力，請聯繫我們的銷售團隊。
  • 對於其他顯示偏差，需要重新校準，請聯繫我們的銷售團隊。
開機時無顯示 開機時無顯示 乾電池的極性相反
  • 檢查乾電池的極性。
  • 如果極性正確，請更換新電池
  • PG-100B使用了市售的AAA電池。
  • 如果更換電池後系統仍未恢復，請聯繫我們的銷售團隊。
顯示屏顯示“ LOBAT”た 顯示屏顯示“ LOBAT” 低電量
  • 當顯示屏上顯示“ LOBAT”時，請更換電池。
  • 請更換兩節AAA乾電池，並按照當地政府的指示處置廢舊電池。
  • 更換電池後進行零位調整。
顯示閃爍 顯示閃爍 施加的壓力超過額定值的130％
  • 檢查壓力源，並在額定壓力範圍內使用。
如何安裝附件 如何安裝附件
  • 請參考下面的“關於連接附件”。

關於連接附件

1. 快插接頭
 快插接頭(※隨著墊圈)
    • [製造商/型號]
      NIHON PISCO CO., LTD / SSC6-M5
    • [材料]
      金屬件: SUS316, 密封件: FKM
  • [規格]
    適用介質: 空氣，水 , 其他化學品等 (有條件的)
    最大工作壓力: 1.0 MPa
    工作真空壓力: -100 kPa
    工作溫度範圍: -15~120 °C (無凍結)

 [外形尺寸]

(單位: mm)
φD
Tube外形		 6 φP 11.8
L 22.6 R M5×0.8
A 3 H (対辺) 12
B 25.6 有效截面面積 3 mm2
C 19.6 質量 8.4 g



⚠️ Attention⚠️ Attention
如果使用的流體是水或其他化學藥品，請務必遵守以下條件。
1.使用水或液體時，喘振壓力應低於最大工作壓力。
2.使用水或液體時，請務必使用插入環。 （見下文）
3.關於化學藥品，混合氣體等，符合規格可能會有所不同，因此請在使用前進行檢查。

(1) 如何連接/拆卸管子

❶ 連接管

  • 使用SUS316接頭（快插接頭），只需將管插入管端即可固定筒夾頭，並且彈性套筒密封管的外周。
  • 安裝時，請參考上一頁尺寸表中的C尺寸。

❷ 拆卸管

  • 拆下管子時，可通過推入夾頭來打開夾頭的卡爪，然後將管子拉出。
  • 拆除之前，請務必關閉空氣。

(2) 如何擰緊螺絲

❶ 擰緊螺絲

  • 擰緊螺釘有兩種類型：一種用扳手擰緊外徑六角形的方法，另一種用六角扳手擰緊六角內徑的方法（可以在接頭之間留出很小的空間）。
  • 擰緊時，請參閱下面的注2。
注1.確保管外徑公差符合以下規格。
毫米尺寸 尼龍管 聚氨酯管
 φ6mm  ±0.1mm  ±0.15mm
注2.擰緊螺釘時，請參考以下推薦的擰緊扭矩。
螺絲類型螺絲尺寸擰緊扭矩
公制螺絲  M5×0.8  1.0～1.5N・m
2. 插入環
 插入環

  [製造商/型號]
 NIHON PISCO CO., LTD / SSC6-M5

  [外形尺寸]

(單位: mm) 
適用管D1D2B板厚質量 (g)
外徑：φ6/內徑：φ4 φ4 φ4.5 18.5 0.2  0.35

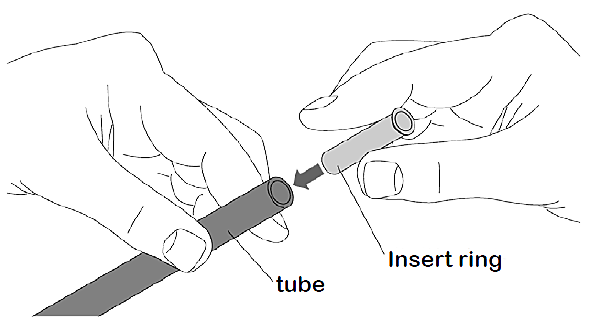

插入環安裝示例



⚠️ Attention⚠️ Attention當使用液體作為介質或將超軟管連接到快插接頭時，請務必使用隨附的插入環。如果不使用，可能會導致管脫落。
