旋转型DIP开关 SH-7000
- ●购买此产品，请与我们的经销商, 或以下电子商务网站确认。
销售渠道 ;请确认我们的经销商。- 销售渠道单击此处确认我们的经销商。
扩充7mm旋转型开关系列，增加端子排列种类
-
公用端子插脚中心位置
-
可用格雷码输出
-
良好的视觉性
-
可水洗
-
该系列可从型号一览表获取 chemSHERPA (产品所含化学物质成分情報)
- 型号一览表下载 chemSHERPA (shai 格式)
标准规格
| 电路 |
二进码十进数 (实数编码/互补码/格雷码) 二进码十六进数 (实数编码/互补码/格雷码) |
|---|---|
| 工作温度范围 | − 40 ~ 85 °C,− 40 ~ 105 °C (Gray code) |
| 储存温度范围 | − 40 ~ 85 °C,− 40 ~ 105 °C (Gray code) |
| 密封性 | 可水洗 |
| 净重 | Approx. 0.38 g |
电气特性
| 接点额定 | DC50 V 100 mA,DC5 V 100 mA,DC20 mV 1 μA |
|---|---|
| 接触电阻 | 1000 MΩ (DC100 V) minimum |
| 絕緣阻抗 | 100 m Ω maximum |
| 介電強度 | AC250 V, 60 s |
机械特性
| 位置数 | 10, 16 |
|---|---|
| 旋转扭矩 | 3 ~ 20 mN·m { 3~ 204 gf·cm} maximum |
| 步骤角度 | 36° (10 positions) |
| 可焊性 | 245 ± 3 °C, 2 ~ 3 s |
| 焊接热 | 回流焊：260 ± 3 °C 的槽内、从端子前端到基板的背面每次浸泡5～6秒间，共2次 再流焊: 255 °C (Peak temperature) 手工焊:350 ± 10 °C, 3 ~ 4 s |
| 粘着性 | 5 N {0.51 kgf} 10 s |
| 基板抗弯性 | Width 90 mm, bend 3 mm, 5 s, 1 time |
| 剥离强度 | 5 N {0.51 kgf} 10s |
环境特性
| 耐振动 | 振幅 (Amplitude) 1.5 mm（全振幅）or加速度 (Acceleration) 98 m/s ,10-500-10 Hz, 3 directions for 2 h each |
|---|---|
| 耐冲击 | 490 m/s2, 11 ms 6 directions for 3 times each |
| 耐久性 | 10000 steps minimum, DC5 V, 100 mA |
| 耐湿度（常态） | 40 °C, 相对湿度 Relative humidity 90 ~ 95 %,240 h |
| 耐热性 | 85 °C, 96 h |
| 耐寒性 | − 40 °C, 96 h |
| 温度周期 | − 40 (0.5 h) ~ 85 °C ( 0.5 h ), 5 cycles − 40 (0.5 h) ~ 105 °C ( 0.5 h ), 5 cycles (格雷码) |
型号显示
| SH-7 | 0 | 1 | 0 | T | A |
|---|---|---|---|---|---|
|
系列名称 |
转子形状 0:无旋钮（负槽） |
程式码格式 1:十进数,实数编码 3:十进数,互补码 4:十进数,格雷码 5:十六进数,实数编码 7:十六进数,互补码 8:十六进数,格雷码 |
设定方向 0：顶部设定 |
包装形式 T:编带(卷轴封装) M:托盘包装 |
端子类型 A：J形引线 |
型号一览表
| 型号 | 程式码格式 | 调整方向 | 转子形状 | 端接样式 | 包装形式 | 含有化学物质调查 | CAD |
|---|---|---|---|---|---|---|---|
| SH-7010TA | 十进数,实数编码 | 顶部 | 无旋钮(负槽) | J形引线 | 500 pcs./reel | ||
| SH-7010MA | 十进数,实数编码 | 顶部 | 无旋钮(负槽) | J形引线 | 50 pcs./stick | ||
| SH-7010TB | 十进数,实数编码 | 顶部 | 无旋钮(负槽) | 鸥翼式 | 500 pcs./reel | ||
| SH-7010MB | 十进数,实数编码 | 顶部 | 无旋钮(负槽) | 鸥翼式 | 50 pcs./stick | ||
| SH-7010MC | 十进数,实数编码 | 顶部 | 无旋钮(负槽) | PC 针脚 | 50 pcs./stick | ||
| SH-7030TA | 十进数,互补码 | 顶部 | 无旋钮(负槽) | J形引线 | 500 pcs./reel | ||
| SH-7030MA | 十进数,互补码 | 顶部 | 无旋钮(负槽) | J形引线 | 50 pcs./stick | ||
| SH-7030TB | 十进数,互补码 | 顶部 | 无旋钮(负槽) | 鸥翼式 | 500 pcs./reel | ||
| SH-7030MB | 十进数,互补码 | 顶部 | 无旋钮(负槽) | 鸥翼式 | 50 pcs./stick | ||
| SH-7030MC | 十进数,互补码 | 顶部 | 无旋钮(负槽) | PC 针脚 | 50 pcs./stick | ||
| SH-7040TB | 十进数,实数编码 | 顶部 | 无旋钮(负槽) | 鸥翼式 | 500 pcs./reel | ||
| SH-7040MB | 十进数,实数编码 | 顶部 | 无旋钮(负槽) | 鸥翼式 | 50 pcs./stick | ||
| SH-7050TA | 十六进数,实数编码 | 顶部 | 无旋钮(负槽) | J形引线 | 500 pcs./reel | ||
| SH-7050MA | 十六进数,实数编码 | 顶部 | 无旋钮(负槽) | J形引线 | 50 pcs./stick | ||
| SH-7050TB | 十六进数,实数编码 | 顶部 | 无旋钮(负槽) | 鸥翼式 | 500 pcs./reel | ||
| SH-7050MB | 十六进数,实数编码 | 顶部 | 无旋钮(负槽) | 鸥翼式 | 50 pcs./stick | ||
| SH-7050MC | 十六进数,实数编码 | 顶部 | 无旋钮(负槽) | PC 针脚 | 50 pcs./stick | ||
| SH-7070TA | 十六进数,互补码 | 顶部 | 无旋钮(负槽) | J形引线 | 500 pcs./reel | ||
| SH-7070MA | 十六进数,互补码 | 顶部 | 无旋钮(负槽) | J形引线 | 50 pcs./stick | ||
| SH-7070TB | 十六进数,互补码 | 顶部 | 无旋钮(负槽) | 鸥翼式 | 500 pcs./reel | ||
| SH-7070MB | 十六进数,互补码 | 顶部 | 无旋钮(负槽) | 鸥翼式 | 50 pcs./stick | ||
| SH-7070MC | 十六进数,互补码 | 顶部 | 无旋钮(负槽) | PC 针脚 | 50 pcs./stick | ||
| SH-7080TB | 十六进数,格雷码 | 顶部 | 无旋钮(负槽) | 鸥翼式 | 500 pcs./reel | ||
| SH-7080MB | 十六进数,格雷码 | 顶部 | 无旋钮(负槽) | 鸥翼式 | 50 pcs./stick |

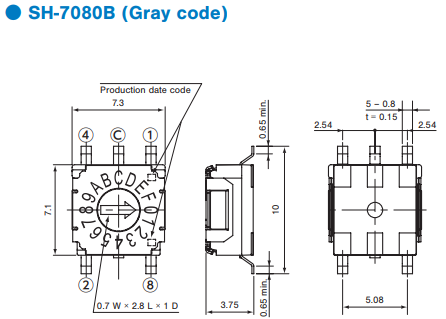

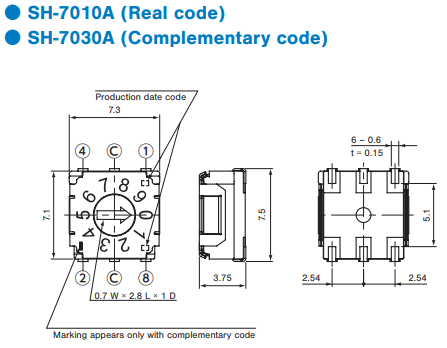

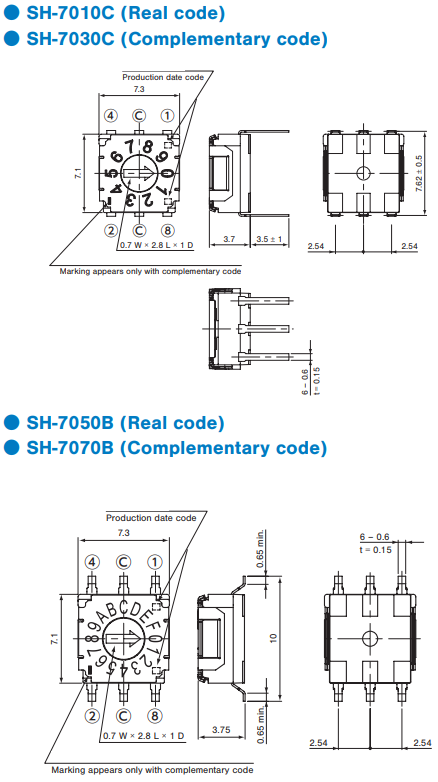

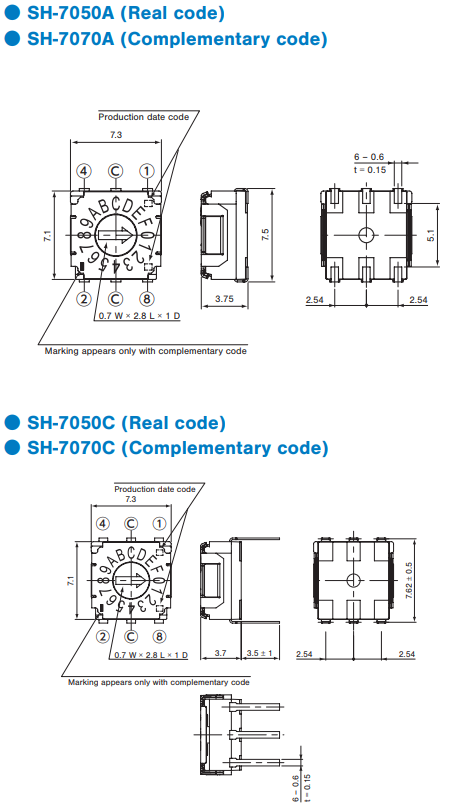

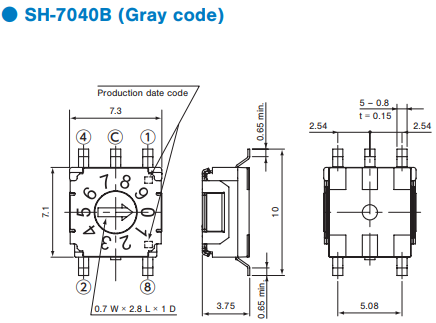

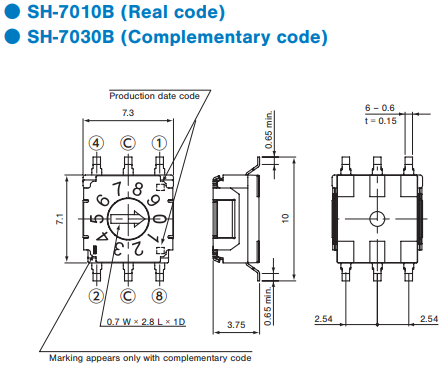

外形尺寸

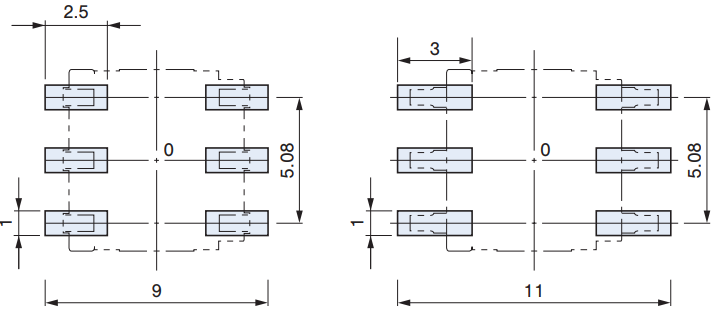

推荐焊盘外形尺寸
端子连接/印刷电路板加工尺寸
(Unit:mm)
包装规格
(Unit:mm)
〈Taping packaging specifications〉
● Taping version is packaged in 500 pcs. per reel. Orders will be accepted for units of 500 pcs., i.e., 500, 1000, 1500, pcs., etc.
● Taping version is boxed with one reel (500 pcs.).
● Maximum number of consecutive missing pieces = 2 Leader length and reel dimension are shown in the diagrams below:
-
●Embossed tape dimensions
-
●Reel dimensions
(Conforms to JIS C 0806-3,In accordance with EIAJ ET-7200A)
-
●SH-70□0TA
●SH-70□0TB
〈Magazine packaging specifications〉
● Please order the multiple numbers of the specific packing quantities.
Pieces in package : 50 pcs./stick (Magazine length：390 ± 3 mm long)
● Magazine dimensions
