ロータリコードスイッチ SH-7000

  • SH-7000
    SH-7000
  • SH-7000
    SH-7000

お問い合わせ

●お求めの際は、セールスネットワーク または次のWeb通販サイト をご利用ください。
DigiKey通販サイトへ
MOUSER通販サイトへ
チップワンストップ通販サイトへ
RS通販サイトへ
マルツ通販サイトへ

グレイコード対応、端子配列のバリエーションUP



FeaturesFeatures

  • サーフェイスマウントタイプ

  • コモン端子を中央に配置

  • 良好な視認性

  • グレイコード出力をバリエーション

  • 基板実装後の洗浄可能

  • 含有化学物資調査を chemSHERPA 指定形式で取得できます

  • 型式一覧表より chemSHERPA-AI をダウンロード

標準仕様

回路構成 BCD (Real code, Complementary code, Gray code)
BCH (Real code, Complementary code, Gray code)
使用温度範囲 -40 ~ 85 °C, -40 ~ 105 °C (Gray code)
保存温度範囲 -40 ~ 85 °C, -40 ~ 105 °C (Gray code)
シール性 洗浄可能
質　量 Approx. 0.38 g

電気的特性

接点定格  Non-switching: DC 50 V 100 mA
Switching: DC 5 V 100 mA
Minimum: DC 20 mV 1 μA
接触抵抗 100 mΩ maximum
絶縁抵抗 1000 MΩ (DC 100 V) minimum
耐電圧 AC 250 V, 60 s

機械的特性

ポジション数 10, 16
回転トルク 3 ~ 20 mN·m { 3~ 204 gf·cm} maximum
ステップ角度 36° (10 positions)
はんだ付け性 245 ± 3 °C, 2 ~ 3 s
はんだ耐熱性 フロー：260 ± 3 °C の槽内に端子先 端から基板の裏面まで 5 ～6 秒間浸漬を 2 回
リフロー：255 °C (Peak temperature)/手はんだ350 ± 10 °C, 3 ~ 4 s
手はんだ： 350 ± 10 °C, 3 ~ 4 s
固着性 5 N {0.51 kgf} 10 s
耐基板曲げ性 Width 90 mm, bend 3 mm, 5 s, 1 time
引きはがし強さ 5 N {0.51 kgf} 10 s

環境特性

耐振性 振幅 (Amplitude) 1.5 mm (全振幅) or 加速度 (Acceleration) 98 m/s , 10-500-10 Hz, 3 directions for 2 h each
耐衝撃性 490 m/s2, 11 ms
6 directions for 3 times each
耐久性 10000 steps minimum, DC5 V, 100 mA
耐湿性 40 °C, 相対湿度  90 ~ 95 %, 240 h
耐熱性 85 °C, 96 h
耐寒性 -40 °C, 96 h
温度サイクル -40 ~ 85 °C (0.5 h), 5 cycles
-40 ~ 105 °C (0.5 h), 5 cycles (Gray code)

型式表示

SH-70   1   0T   A  

シリーズ名

ロータ形状

0:
ロータ無し
(マイナス溝)

回路, コード

1:
10 positions, Real code
3:
10 positions, Complementary code
4:
10 positions, Gray code
5:
16 positions, Real code
7:
16 positions, Complementary code
8:
16 positions, Gray code

設定方向

0:
上面

包装形態

T:
テーピング (Reel)
M:
マガジン (Stick)

端子形状

A:
Jリード
B:
ガル·ウイング
C:
スルーホールピン

型式一覧表








含有化学物資調査用成分表（chemSHERPA-AI）やCADのダウンロードには、ログイン（HP会員登録）が必要です。本シリーズでは、各chemSHERPAボタンクリック後のモーダルウィンドウより、最新Ver. 2.10.00と従前Ver. 2.09.00の選択が可能です。
型式回路, コード設定
方向		ロータ形状端子形状包装仕様含有化学物資調査CAD
SH-7010TA 10 positions,
 Real		 上部 つまみ無し
 (マイナス溝)		 J-hook テーピング,
 500 pcs./reel
SH-7010MA 10 positions,
 Real		 上部 つまみ無し
 (マイナス溝)		 J-hook マガジン,
 50 pcs./stick
SH-7010TB 10 positions,
 Real		 上部 つまみ無し
 (マイナス溝)		 Gull wing テーピング,
 500 pcs./reel
SH-7010MB 10 positions,
 Real		 上部 つまみ無し
 (マイナス溝)		 Gull wing マガジン,
 50 pcs./stick
SH-7010MC 10 positions,
 Real		 上部 つまみ無し
 (マイナス溝)		 Through
hole		 マガジン,
 50 pcs./stick
SH-7030TA 10 positions,
 Complementary		 上部 つまみ無し
 (マイナス溝)		 J-hook テーピング,
 500 pcs./reel
SH-7030MA 10 positions,
 Complementary		 上部 つまみ無し
 (マイナス溝)		 J-hook マガジン,
 50 pcs./stick
SH-7030TB 10 positions,
 Complementary		 上部 つまみ無し
 (マイナス溝)		 Gull wing テーピング,
 500 pcs./reel
SH-7030MB 10 positions,
 Complementary		 上部 つまみ無し
 (マイナス溝)		 Gull wing マガジン,
 50 pcs./stick
SH-7030MC 10 positions,
 Complementary		 上部 つまみ無し
 (マイナス溝)		 Through
hole		 マガジン,
 50 pcs./stick
SH-7040TB 10 positions,
 Gray		 上部 つまみ無し
 (マイナス溝)		 Gull wing テーピング,
 500 pcs./reel
SH-7040MB 10 positions,
 Gray		 上部 つまみ無し
 (マイナス溝)		 Gull wing マガジン,
 50 pcs./stick
SH-7050TA 16 positions,
 Real		 上部 つまみ無し
 (マイナス溝)		 J-hook テーピング,
 500 pcs./reel
SH-7050MA 16 positions,
 Real		 上部 つまみ無し
 (マイナス溝)		 J-hook マガジン,
 50 pcs./stick
SH-7050TB 16 positions,
 Real		 上部 つまみ無し
 (マイナス溝)		 Gull wing テーピング,
 500 pcs./reel
SH-7050MB 16 positions,
 Real		 上部 つまみ無し
 (マイナス溝)		 Gull wing マガジン,
 50 pcs./stick
SH-7050MC 16 positions,
 Real		 上部 つまみ無し
 (マイナス溝)		 Through
hole		 マガジン,
 50 pcs./stick
SH-7070TA 16 positions,
 Complementary		 上部 つまみ無し
 (マイナス溝)		 J-hook テーピング,
 500 pcs./reel
SH-7070MA 16 positions,
 Complementary		 上部 つまみ無し
 (マイナス溝)		 J-hook マガジン,
 50 pcs./stick
SH-7070TB 16 positions,
 Complementary		 上部 つまみ無し
 (マイナス溝)		 Gull wing テーピング,
 500 pcs./reel
SH-7070MB 16 positions,
 Complementary		 上部 つまみ無し
 (マイナス溝)		 Gull wing マガジン,
 50 pcs./stick
SH-7070MC 16 positions,
 Complementary		 上部 つまみ無し
 (マイナス溝)		 Through
hole		 マガジン,
 50 pcs./stick
SH-7080TB 16 positions,
 Gray		 上部 つまみ無し
 (マイナス溝)		 Gull wing テーピング,
 500 pcs./reel
SH-7080MB 16 positions,
 Gray		 上部 つまみ無し
 (マイナス溝)		 Gull wing マガジン,
 50 pcs./stick

外形寸法図

Unless otherwise specified, tolerance: ± 0.3 (Unit: mm)

推奨ランドパターン

端子接続 / プリント基板加工寸法

(Unit:mm)

包装仕様

〈テーピングの包装仕様〉

テーピングは 500 個 /リール単位の包装になりますので、1000 個単位（500個、1000 個、1500 個…）でのご注文をお願い致します。
テーピングリールの箱詰めは、1 リール（500個）ごとに製品箱に包装致します。
製品の脱落は、連続 2 個以内と致します。テープのリーダ部、空部およびリール寸法は図に示します。

(Unit:mm)

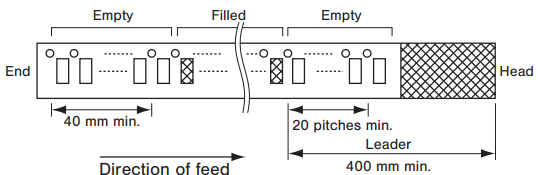

  • ●テープのリーダ部および空部

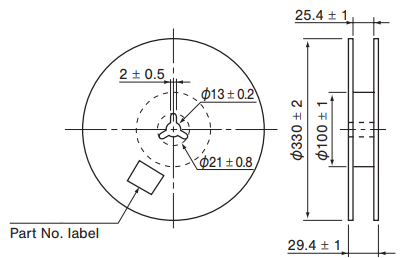

  • ●リール寸法図
    (JIS C 0806-3 に一致,EIAJ ET-7200A に準拠)

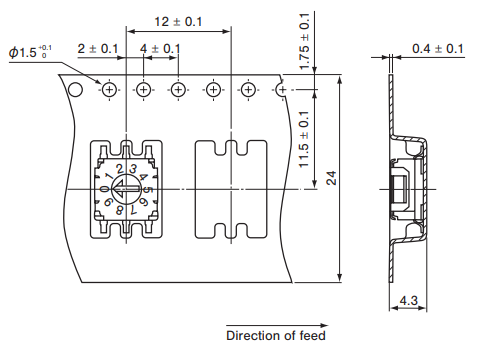

  • ●SH-70□0TA
    ●SH-70□0TB

〈マガジンの包装仕様〉

マガジンは各スティック単位でのご注文をお願いします。（マガジンの長さ：390 ± 3mm)

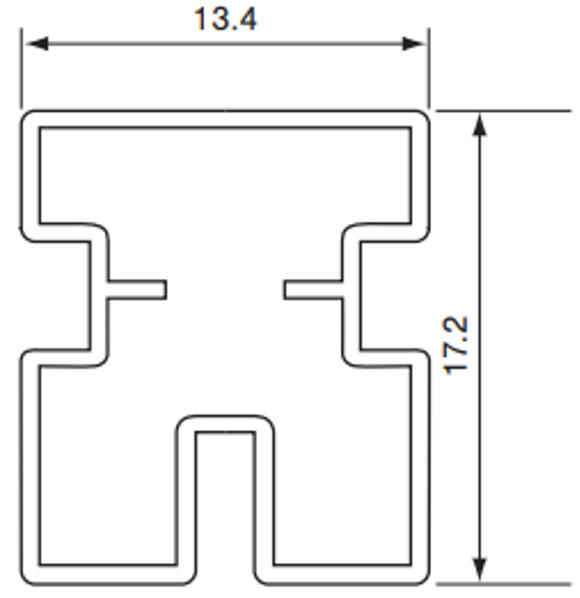

●マガジン寸法図



資料集

RoHS規制物質自己宣言書
