旋轉型DIP開關 SH-7000
- ●購買此產品，請與我們的經銷商, 或以下電子商務網站確認。
銷售渠道 ;請確認我們的經銷商。- 銷售渠道點擊此處確認我們的經銷商。
擴充7mm旋轉型開關係列，增加端子排列種類
特 徵特 徵
-
公用端子插腳中心位置
-
可用格雷碼輸出
-
良好的視覺性
-
可水洗
-
此系列可從型號一覽表取得 chemSHERPA (產品所含化學物質成分情報)
- 型號一覽表下載 chemSHERPA (shai 格式)
標準規格
| 電路 |
二進碼十進數 (實數編碼/互補碼/格雷碼) 二進碼十六進數 (實數編碼/互補碼/格雷碼) |
|---|---|
| 工作溫度範圍 | − 40 ~ 85 °C,− 40 ~ 105 °C (Gray code) |
| 儲存溫度範圍 | − 40 ~ 85 °C,− 40 ~ 105 °C (Gray code) |
| 密封性 | 可水洗 |
| 質量 | Approx. 0.38 g |
電氣特性
| 接點額定 | DC50 V 100 mA,DC5 V 100 mA,DC20 mV 1 μA |
|---|---|
| 接觸電阻 | 1000 MΩ (DC100 V) minimum |
| 絕緣阻抗 | 100 m Ω maximum |
| 介電強度 | AC250 V, 60 s |
機械特性
| 位置數 | 10, 16 |
|---|---|
| 旋轉扭矩 | 3 ~ 20 mN·m { 3~ 204 gf·cm} maximum |
| 步驟角度 | 36° (10 positions) |
| 可焊性 | 245 ± 3 °C, 2 ~ 3 s |
| 焊接熱 | 回流焊：260 ± 3 °C 的槽內、從端子前端到基板的背面每次浸泡5～6秒間，共2次 再流焊: 255 °C (Peak temperature) 手工焊:350 ± 10 °C, 3 ~ 4 s |
| 粘著性 | 5 N {0.51 kgf} 10 s |
| 基板抗彎性 | Width 90 mm, bend 3 mm, 5 s, 1 time |
| 剝離強度 | 5 N {0.51 kgf} 10s |
環境特性
| 耐振動 | 振幅 (Amplitude) 1.5 mm（全振幅）or加速度 (Acceleration) 98 m/s ,10-500-10 Hz, 3 directions for 2 h each |
|---|---|
| 耐衝擊 | 490 m/s2, 11 ms 6 directions for 3 times each |
| 耐久性 | 10000 steps minimum, DC5 V, 100 mA |
| 耐濕度（常態 ） | 40 °C, 相對濕度 Relative humidity 90 ~ 95 %,240 h |
| 耐熱性 | 85 °C, 96 h |
| 耐寒性 | − 40 °C, 96 h |
| 溫度週期 | − 40 (0.5 h) ~ 85 °C ( 0.5 h ), 5 cycles − 40 (0.5 h) ~ 105 °C ( 0.5 h ), 5 cycles (格雷碼) |
型號顯示
| SH-7 | 0 | 1 | 0 | T | A |
|---|---|---|---|---|---|
|
系列名稱 |
轉子形狀 0:無旋鈕（负槽） |
程式碼格式 1:十進數,實數編碼 3:十進數,互補碼 4:十進數,格雷碼 5:十六進數,實數編碼 7:十六進數,互補碼 8:十六進數,格雷碼 |
設定方向 0：頂部設定 |
包裝形式 T:編帶(捲軸封裝) M:託盤包裝 |
端接樣式 A：J形引線 |
型號一覽表
可取得含有化學物質調查 (需會員註冊)。。[chemSHERPA-AI Ver.2.10.00]
| 型號 | 程式碼格式 | 設定方向 | 轉子形狀 | 端接樣式 | 包裝形式 | 含有化學物質調查 | CAD | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SH-7010TA | 十進數,實數編碼 | 頂部 | 無旋鈕(負槽) | J形引線 | 500 pcs./reel |
下載chemSHERPA，從下列按鈕選擇 Ver.2.10.00(最新版) 或 Ver.2.09.00(舊版本)[需要會員註冊才能下載]
※
安裝最新版本chemSHERPA資料製作支援工具等，點擊此處。
|
||||||||
| SH-7010MA | 十進數,實數編碼 | 頂部 | 無旋鈕(負槽) | J形引線 | 50 pcs./stick |
下載chemSHERPA，從下列按鈕選擇 Ver.2.10.00(最新版) 或 Ver.2.09.00(舊版本)[需要會員註冊才能下載]
※
安裝最新版本chemSHERPA資料製作支援工具等，點擊此處。
|
||||||||
| SH-7010TB | 十進數,實數編碼 | 頂部 | 無旋鈕(負槽) | 鷗翼式 | 500 pcs./reel |
下載chemSHERPA，從下列按鈕選擇 Ver.2.10.00(最新版) 或 Ver.2.09.00(舊版本)[需要會員註冊才能下載]
※
安裝最新版本chemSHERPA資料製作支援工具等，點擊此處。
|
||||||||
| SH-7010MB | 十進數,實數編碼 | 頂部 | 無旋鈕(負槽) | 鷗翼式 | 50 pcs./stick |
下載chemSHERPA，從下列按鈕選擇 Ver.2.10.00(最新版) 或 Ver.2.09.00(舊版本)[需要會員註冊才能下載]
※
安裝最新版本chemSHERPA資料製作支援工具等，點擊此處。
|
||||||||
| SH-7010MC | 十進數,實數編碼 | 頂部 | 無旋鈕(負槽) | PC 針腳 | 50 pcs./stick |
下載chemSHERPA，從下列按鈕選擇 Ver.2.10.00(最新版) 或 Ver.2.09.00(舊版本)[需要會員註冊才能下載]
※
安裝最新版本chemSHERPA資料製作支援工具等，點擊此處。
|
||||||||
| SH-7030TA | 十進數,互補碼 | 頂部 | 無旋鈕(負槽) | J形引線 | 500 pcs./reel |
下載chemSHERPA，從下列按鈕選擇 Ver.2.10.00(最新版) 或 Ver.2.09.00(舊版本)[需要會員註冊才能下載]
※
安裝最新版本chemSHERPA資料製作支援工具等，點擊此處。
|
||||||||
| SH-7030MA | 十進數,互補碼 | 頂部 | 無旋鈕(負槽) | J形引線 | 50 pcs./stick |
下載chemSHERPA，從下列按鈕選擇 Ver.2.10.00(最新版) 或 Ver.2.09.00(舊版本)[需要會員註冊才能下載]
※
安裝最新版本chemSHERPA資料製作支援工具等，點擊此處。
|
||||||||
| SH-7030TB | 十進數,互補碼 | 頂部 | 無旋鈕(負槽) | 鷗翼式 | 500 pcs./reel |
下載chemSHERPA，從下列按鈕選擇 Ver.2.10.00(最新版) 或 Ver.2.09.00(舊版本)[需要會員註冊才能下載]
※
安裝最新版本chemSHERPA資料製作支援工具等，點擊此處。
|
||||||||
| SH-7030MB | 十進數,互補碼 | 頂部 | 無旋鈕(負槽) | 鷗翼式 | 50 pcs./stick |
下載chemSHERPA，從下列按鈕選擇 Ver.2.10.00(最新版) 或 Ver.2.09.00(舊版本)[需要會員註冊才能下載]
※
安裝最新版本chemSHERPA資料製作支援工具等，點擊此處。
|
||||||||
| SH-7030MC | 十進數,互補碼 | 頂部 | 無旋鈕(負槽) | PC 針腳 | 50 pcs./stick |
下載chemSHERPA，從下列按鈕選擇 Ver.2.10.00(最新版) 或 Ver.2.09.00(舊版本)[需要會員註冊才能下載]
※
安裝最新版本chemSHERPA資料製作支援工具等，點擊此處。
|
||||||||
| SH-7040TB | 十進數,實數編碼 | 頂部 | 無旋鈕(負槽) | 鷗翼式 | 500 pcs./reel |
下載chemSHERPA，從下列按鈕選擇 Ver.2.10.00(最新版) 或 Ver.2.09.00(舊版本)[需要會員註冊才能下載]
※
安裝最新版本chemSHERPA資料製作支援工具等，點擊此處。
|
||||||||
| SH-7040MB | 十進數,實數編碼 | 頂部 | 無旋鈕(負槽) | 鷗翼式 | 50 pcs./stick |
下載chemSHERPA，從下列按鈕選擇 Ver.2.10.00(最新版) 或 Ver.2.09.00(舊版本)[需要會員註冊才能下載]
※
安裝最新版本chemSHERPA資料製作支援工具等，點擊此處。
|
||||||||
| SH-7050TA | 十六进数,实数编码 | 頂部 | 無旋鈕(負槽) | J形引線 | 500 pcs./reel |
下載chemSHERPA，從下列按鈕選擇 Ver.2.10.00(最新版) 或 Ver.2.09.00(舊版本)[需要會員註冊才能下載]
※
安裝最新版本chemSHERPA資料製作支援工具等，點擊此處。
|
||||||||
| SH-7050MA | 十六进数,实数编码 | 頂部 | 無旋鈕(負槽) | J形引線 | 50 pcs./stick |
下載chemSHERPA，從下列按鈕選擇 Ver.2.10.00(最新版) 或 Ver.2.09.00(舊版本)[需要會員註冊才能下載]
※
安裝最新版本chemSHERPA資料製作支援工具等，點擊此處。
|
||||||||
| SH-7050TB | 十六进数,实数编码 | 頂部 | 無旋鈕(負槽) | 鷗翼式 | 500 pcs./reel |
下載chemSHERPA，從下列按鈕選擇 Ver.2.10.00(最新版) 或 Ver.2.09.00(舊版本)[需要會員註冊才能下載]
※
安裝最新版本chemSHERPA資料製作支援工具等，點擊此處。
|
||||||||
| SH-7050MB | 十六进数,实数编码 | 頂部 | 無旋鈕(負槽) | 鷗翼式 | 50 pcs./stick |
下載chemSHERPA，從下列按鈕選擇 Ver.2.10.00(最新版) 或 Ver.2.09.00(舊版本)[需要會員註冊才能下載]
※
安裝最新版本chemSHERPA資料製作支援工具等，點擊此處。
|
||||||||
| SH-7050MC | 十六进数,实数编码 | 頂部 | 無旋鈕(負槽) | PC 針腳 | 50 pcs./stick |
下載chemSHERPA，從下列按鈕選擇 Ver.2.10.00(最新版) 或 Ver.2.09.00(舊版本)[需要會員註冊才能下載]
※
安裝最新版本chemSHERPA資料製作支援工具等，點擊此處。
|
||||||||
| SH-7070TA | 十六進數,互補碼 | 頂部 | 無旋鈕(負槽) | J形引線 | 500 pcs./reel |
下載chemSHERPA，從下列按鈕選擇 Ver.2.10.00(最新版) 或 Ver.2.09.00(舊版本)[需要會員註冊才能下載]
※
安裝最新版本chemSHERPA資料製作支援工具等，點擊此處。
|
||||||||
| SH-7070MA | 十六進數,互補碼 | 頂部 | 無旋鈕(負槽) | J形引線 | 50 pcs./stick |
下載chemSHERPA，從下列按鈕選擇 Ver.2.10.00(最新版) 或 Ver.2.09.00(舊版本)[需要會員註冊才能下載]
※
安裝最新版本chemSHERPA資料製作支援工具等，點擊此處。
|
||||||||
| SH-7070TB | 十六進數,互補碼 | 頂部 | 無旋鈕(負槽) | 鷗翼式 | 500 pcs./reel |
下載chemSHERPA，從下列按鈕選擇 Ver.2.10.00(最新版) 或 Ver.2.09.00(舊版本)[需要會員註冊才能下載]
※
安裝最新版本chemSHERPA資料製作支援工具等，點擊此處。
|
||||||||
| SH-7070MB | 十六進數,互補碼 | 頂部 | 無旋鈕(負槽) | 鷗翼式 | 50 pcs./stick |
下載chemSHERPA，從下列按鈕選擇 Ver.2.10.00(最新版) 或 Ver.2.09.00(舊版本)[需要會員註冊才能下載]
※
安裝最新版本chemSHERPA資料製作支援工具等，點擊此處。
|
||||||||
| SH-7070MC | 十六進數,互補碼 | 頂部 | 無旋鈕(負槽) | PC 針腳 | 50 pcs./stick |
下載chemSHERPA，從下列按鈕選擇 Ver.2.10.00(最新版) 或 Ver.2.09.00(舊版本)[需要會員註冊才能下載]
※
安裝最新版本chemSHERPA資料製作支援工具等，點擊此處。
|
||||||||
| SH-7080TB | 十六進數,格雷碼 | 頂部 | 無旋鈕(負槽) | 鷗翼式 | 500 pcs./reel |
下載chemSHERPA，從下列按鈕選擇 Ver.2.10.00(最新版) 或 Ver.2.09.00(舊版本)[需要會員註冊才能下載]
※
安裝最新版本chemSHERPA資料製作支援工具等，點擊此處。
|
||||||||
| SH-7080MB | 十六進數,格雷碼 | 頂部 | 無旋鈕(負槽) | 鷗翼式 | 50 pcs./stick |
下載chemSHERPA，從下列按鈕選擇 Ver.2.10.00(最新版) 或 Ver.2.09.00(舊版本)[需要會員註冊才能下載]
※
安裝最新版本chemSHERPA資料製作支援工具等，點擊此處。
|

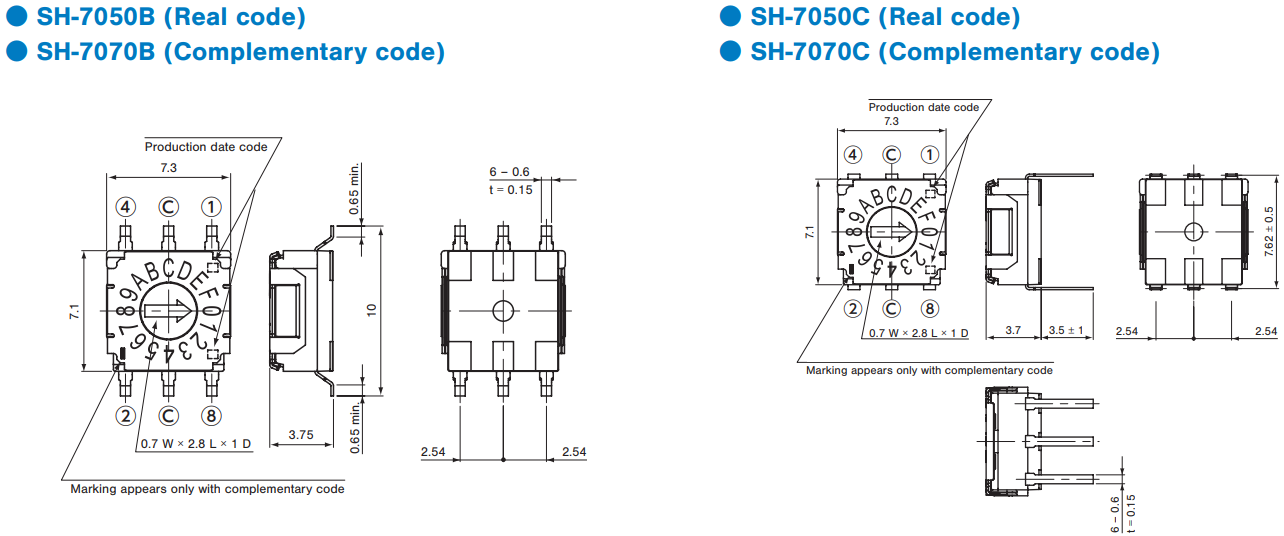

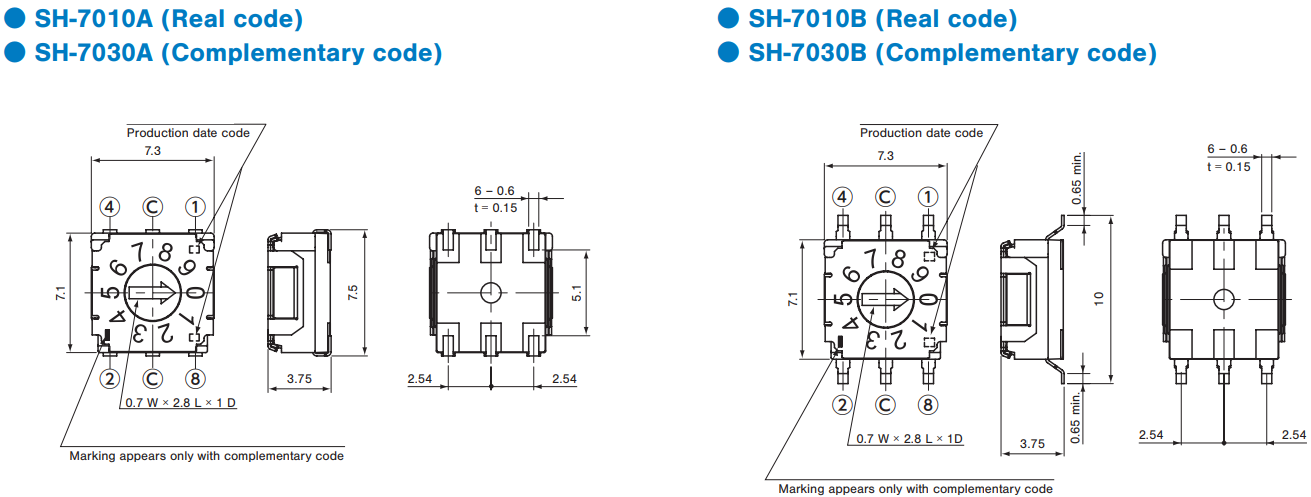

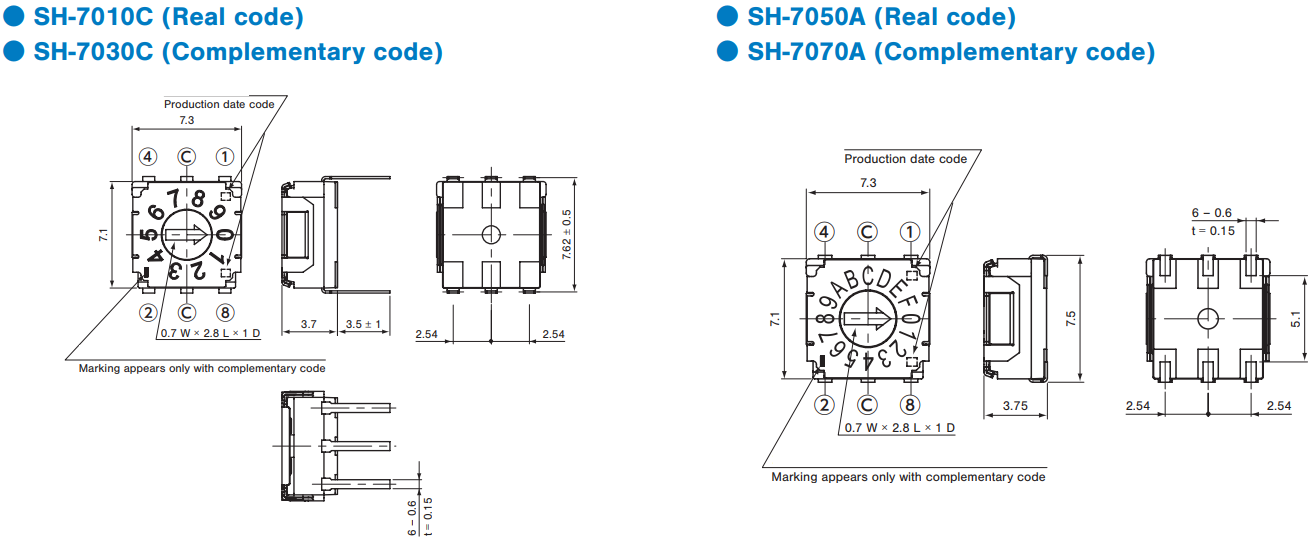

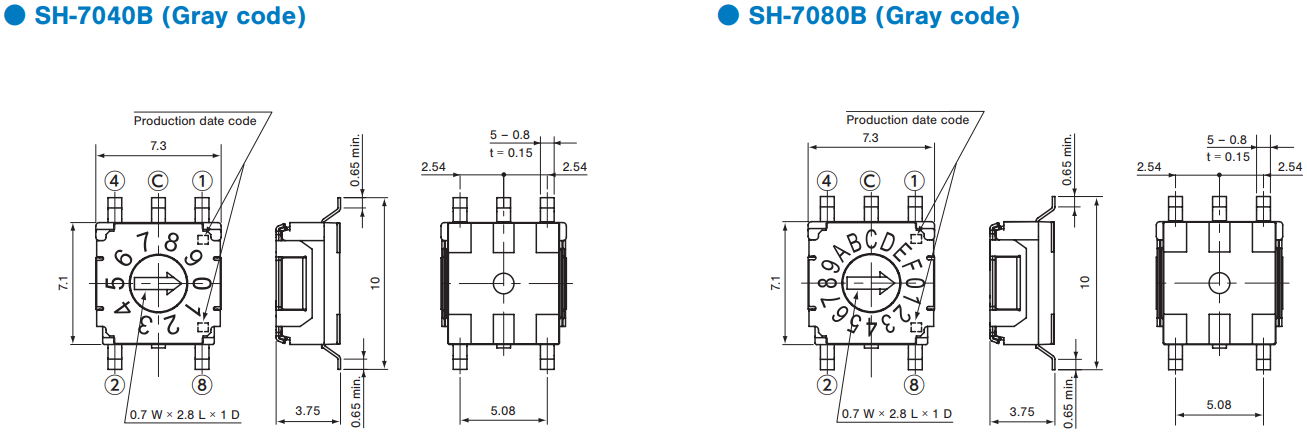

外形尺寸
Unless otherwise specified, tolerance: ± 0.3 (Unit: mm)

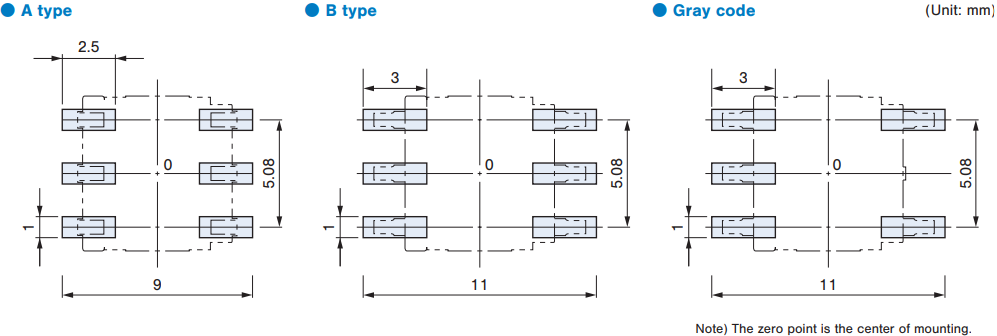

推薦焊盤外形尺寸

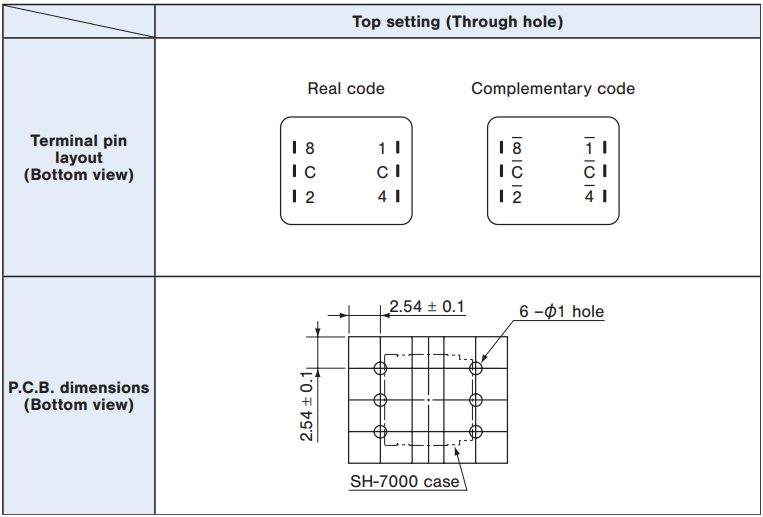

端子連接/印刷電路板加工尺寸
(Unit:mm)
包裝規格
(Unit:mm)
〈Taping packaging specifications〉
● Taping version is packaged in 500 pcs. per reel. Orders will be accepted for units of 500 pcs., i.e., 500, 1000, 1500, pcs., etc.
● Taping version is boxed with one reel (500 pcs.).
● Maximum number of consecutive missing pieces = 2 Leader length and reel dimension are shown in the diagrams below:
-
●Embossed tape dimensions
-
●Reel dimensions
(Conforms to JIS C 0806-3,In accordance with EIAJ ET-7200A)
-
●SH-70□0TA
●SH-70□0TB
〈Magazine packaging specifications〉
● Please order the multiple numbers of the specific packing quantities.
Pieces in package : 50 pcs./stick (Magazine length：390 ± 3 mm long)
● Magazine dimensions
