圧力ゲージ PG-200

PG-200

PG-200

お問い合わせ

●お求めの際は、セールスネットワークまたは次のWeb通販サイトをご利用ください。

LCD 表示、スイッチ出力、アナログ出力の3 機能をもった圧力ゲージ

FeaturesFeatures

高い安定性を実現/感圧素子に半導体チップを使用。
電子技術による温度補償。
低消費電力を達成/時分割駆動方式の採用により、3.6 V リチウム電池で約9000 時間（1 年間）連続駆動が可能です。（電池タイプ）
表示部は見やすい大型LCD
圧力スイッチ機能内蔵/HI、LO の2 点設定が任意に行えます。
アナログ電圧出力（0 〜1 V）
DIN サイズの採用、W72 × H72 × D40 mm
非腐食性気体用です

標準仕様〈パスカル対応品〉　

特記ない場合、周囲温度 25±5 °C、駆動電圧 12 VDC（外部電源タイプ）3.6 VDC（電池タイプ）で規定します。

一般仕様	指示方式		ゲージ圧				絶対圧
	型式 (Pa 表示品)		101GP	102GP	103GP	102VP	102AP
	型式 (Pa 表示品)		101GP	102GP	103GMP	102VP	102AP
	定格圧力		10kPa	100kPa	1000kPa	-100kPa	100 kPa abs
	最大圧力		20kPa	200kPa	1500kPa	200kPa	200 kPa abs
	破壊圧力		50kPa	500kPa	2000kPa	500kPa	500 kPa abs
	動作温度		0 ~ 50°C
	補償温度		0 ~ 50°C
	動作湿度		35 ~ 85%RH（結露ないこと）
	保存温度		− 20 ~ 70°C （大気圧、湿度 65 %HR 以下）
	適用媒体		非腐食性気体
	圧力ポート	パネルタイプ	M 5
	圧力ポート	スタンドタイプ	R 1/4(PT 1/4)
	質量	パネルタイプ	Approx. 130g
	質量	スタンドタイプ	Approx. 330g
	電源	電池タイプ	DC3.6 V リチウム電池 (ER6VM) 、電池寿命約 9000 時間
	電源	外部電源タイプ	DC5~10 V、DC10~24 V （内部端子台選択による）消費電流：20 mA 以下
表示	表示行数		3 1/2
	表示素子		LCD
	定格表示 (Pa 表示品)		0.00~10.00kPa	00.0~100.0kPa	000~1000kPa	00.0~-100.0kPa	00.0~100.0kPa
	定格表示 (Pa 表示品)		0.00~10.00kPa	00.0~100.0kPa	.000~1.000 (MPa)	00.0~-100.0kPa	00.0~100.0kPa
	表示回数		約 3 回 / 秒
	精　度		± 0.5 %F.S.±2 counts (at 25±5 °C) maximum
	温度特性	ZERO	± 0.1 % F.S./°C maximum	± 0.05 % F.S./°C ± 2 counts maximum			± 0.1 % F.S./°C ± 2 counts maximum
	温度特性	SPAN	± 0.05 % Reading/°C ± 2 counts
	分解能		1 count
スイッチ	点　数		HI、LO 2 点出力（但し外部電源パネルタイプの場合は HI 出力の 1 点出力）
	容　量		30 V DC、40 mA（NPN オープンコレクタ）
	残留電圧		1.2 V DC（流入電流 40 mA 時）
	出力条件		計測圧≧ LO 設定圧→ LO 出力 ON、計測圧≧ HI 設定圧→ HI 出力 ON
	設定方式		SET ボタンを押した後約 20 秒間 HI の設定表示しその後約 20 秒間 LO の設定表示するので表示を確認しながら“HI”、“LO”のトリマにて設定する
	設定範囲 (Pa 表示品)		0.00~10.00kPa	00.0~100.0kPa	000~1000kPa	00.0~-100.0kPa	00.0~100.0kPa
	設定範囲 (Pa 表示品)		0.00~10.00kPa	00.0~100.0kPa	.000~1.000 (MPa)	00.0~-100.0kPa	00.0~100.0kPa
	動作表示		スイッチ出力 ON 時に LCD 表示（HI、LO）
	応答速度		Approx. 100 ms
	応　差		4 counts 以下
	アナログ出力　※ 1		電圧出力：0 〜 1 V 精度：± 1 %F.S. (at 25 ± 5 °C)、負荷：1kΩ 以上
	付加機能		電池交換表示（LO BAT）
	付属品		ハーフユニオン(外径 φ 6 チューブ用) 及びバーブ継手（内径 φ 4 チューブ用）各 1 個 (但しパネルタイプのみ)

※ 1：外部電源のみ。

標準仕様〈非 SI 単位品〉　

※国内で使用する場合は、計量法で認められている用途に限ります。それ以外の用途には使用できませんのでご注意下さい。
特記ない場合、周囲温度 25 ± 5 °C、駆動電圧 12 V DC（外部電源タイプ）3.6 V DC（電池タイプ）で規定します.

一般仕様	指示方式		ゲージ圧				絶対圧
	型式		101G	102G	103G	102VH	102AH
	定格圧力 kPa {kgf/cm2}		9.81 {1000 mmH2O}	98.1 {1}	981 {10}	− 98.1 {− 735 mmHg}	98.1 kPa abs {735 mmHg abs}
	最大圧力 kPa {kgf/cm2}		19.6 {2000 mmH2O}	196 {2}	1471 {15}	196 {1471 mmHg}	196 kPa abs {1471 mmHg abs}
	破壊圧力 kPa {kgf/cm2}		49.0 {5000 mmH2O}	490 {5}	1961 {20}	490 {3678 mmHg}	490 kPa abs {3678 mmHg abs}
	動作温度		0 ~ 50°C
	補償温度		0 ~ 50°C
	動作湿度		35 ~ 85%RH（結露ないこと）
	保存温度		− 20 ~ 70°C (大気圧、湿度 65 %HR 以下）
	適用媒体		非腐食性気体
	圧力ポート	パネルタイプ	M 5
	圧力ポート	スタンドタイプ	R 1/4(PT 1/4)
	質量	パネルタイプ	Approx. 130g
	質量	スタンドタイプ	Approx. 330g
	電源	電池タイプ	DC3.6 V リチウム電池 (ER6VM) 電池寿命約 9000 時間
	電源	外部電源タイプ	DC5~10 V、DC10 ~24 V （内部端子台選択による）消費電流：20 mA 以下
表示	表示行数		3 1/2
	表示素子		LCD
	定格表示		000~1000 mmH2O	.000~1.000 kgf/cm2	0.00~10.00 kgf/cm2	000~− 735 ※ 2 mmHg	000~735 ※ 2 mmHg
	表示回数		約 3 回 / 秒
	精　度		± 0.5 %F.S. ± 2 counts (at 25 ± 5 °C) maximum
	温度特性	ZERO	± 0.1 % F.S./°C maximum	± 0.05 % F.S./°C ± 2 counts maximum			± 0.1 % F.S./°C ± 2 counts maximum
	温度特性	SPAN	± 0.05 % Reading/°C ± 2 counts
	分解能		1 count
スイッチ	点　数		HI、LO 2 点出力 (但し外部電源パネルタイプの場合は HI 出力の 1 点出力）
	容　量		30 V DC、40 mA (NPN オープンコレクタ）
	残留電圧		1.2 VDC（流入電流 40 mA 時）
	出力条件		計測圧≧ LO 設定圧→ LO 出力 ON、計測圧≧ HI 設定圧→ HI 出力 ON
	設定方式		SET ボタンを押した後約 20 秒間 HI の設定表示しその後約 20 秒間 LO の設定表示するので表示を確認しながら“HI”、“LO”のトリマにて設定する
	設定範囲		000 ~ 1000kPa	.000 ~ 1.000kPa	0.00 ~ 10.00kPa	000 ~ − 735 ※ 3	000 ~ 735 ※ 3
	動作表示		スイッチ出力 ON 時に LCD 表示（HI、LO）
	応答速度		Approx. 100 ms
	応　差		4 counts 以下
	アナログ出力　※ 1		電圧出力：0〜1 V 精度：± 1 %F.S. (at 25 ± 5 °C) 負荷：1kΩ 以上
	付加機能		電池交換表示（LO BAT）
	付属品		ハーフユニオン(外径 φ 6 チューブ用) 及びバーブ継手（内径 φ 4 チューブ用）各 1 個（但しパネルタイプのみ）

※ 1：外部電源のみ。

型式表示

PG-200-	102	G P-	3 -	P
シリーズ名	定格圧力 101:0~9.81 kPa {0 ~ 0.1 kgf/cm2} 0~10 kPa(Pa 単位表示の場合） 102:0~98.1 kPa {0 ~ 1 kgf/cm2} 0~100 kPa(Pa 単位表示の場合） 103:0~981 kPa {0 ~ 10 kgf/cm2} 0~1 MPa(Pa 単位表示の場合）	指示方式 G:ゲージ圧(正圧)※ VH:ゲージ圧(負圧)※ AH:絶対圧 GP:ゲージ圧(正圧) Pa 単位表示 GMP:ゲージ圧(103 タイプのみ） Pa 単位表示 VP:ゲージ圧(負圧） Pa 単位表示 AP:絶対圧 Pa 単位表示	電源なし:電池 3:外部電源（アナログ出力付）	取付形態 P:パネルタイプ S:スタンドタイプ

PG-200-

102

G P-

3 -

シリーズ名

定格圧力

101:0~9.81 kPa

{0 ~ 0.1 kgf/cm2}

0~10 kPa(Pa 単位表示の場合）
102:0~98.1 kPa

{0 ~ 1 kgf/cm2}

0~100 kPa(Pa 単位表示の場合）
103:0~981 kPa

{0 ~ 10 kgf/cm2}

0~1 MPa(Pa 単位表示の場合）

指示方式

G:ゲージ圧(正圧)※
VH:ゲージ圧(負圧)※
AH:絶対圧
GP:ゲージ圧(正圧)
Pa 単位表示

GMP:ゲージ圧(103 タイプのみ）
        Pa 単位表示
VP:ゲージ圧(負圧）
      Pa 単位表示
AP:絶対圧
      Pa 単位表示

電源

なし:電池
3:外部電源
（アナログ出力付）

取付形態

P:パネルタイプ
S:スタンドタイプ

型式一覧表

パスカル対応品

型式	指示方式	定格圧力 (Pa 表示品)	表示単位	適用媒体	取付形態	電源	CAD
PG-200-101GP-1P	ゲージ圧	0~10	kPa	非腐食性気体	Panel type	Battery	3D CAD（Any Model）
PG-200-101GP-3-P	ゲージ圧	0~10	kPa	非腐食性気体	Panel type	External power	3D CAD（Any Model）
PG-200-101GP-S	ゲージ圧	0~10	kPa	非腐食性気体	Stand type	Battery	3D CAD（Any Model）
PG-200-101GP-3-S	ゲージ圧	0~10	kPa	非腐食性気体	Stand type	External power	3D CAD（Any Model）
PG-200-102GP-P	ゲージ圧	0~100	kPa	非腐食性気体	Panel type	Battery	3D CAD（Any Model）
PG-200-102GP-3-P	ゲージ圧	0~100	kPa	非腐食性気体	Panel type	External power	3D CAD（Any Model）
PG-200-102GP-S	ゲージ圧	0~100	kPa	非腐食性気体	Stand type	Battery	3D CAD（Any Model）
PG-200-102GP-3-S	ゲージ圧	0~100	kPa	非腐食性気体	Stand type	External power	3D CAD（Any Model）
PG-200-103GP-P	ゲージ圧	0~1000	kPa	非腐食性気体	Panel type	Battery	3D CAD（Any Model）
PG-200-103GP-3-P	ゲージ圧	0~1000	kPa	非腐食性気体	Panel type	External power	3D CAD（Any Model）
PG-200-103GP-S	ゲージ圧	0~1000	kPa	非腐食性気体	Stand type	Battery	3D CAD（Any Model）
PG-200-103GP-3-S	ゲージ圧	0~1000	kPa	非腐食性気体	Stand type	External power	3D CAD（Any Model）
PG-200-102VP-P	ゲージ圧	0~− 100	kPa	非腐食性気体	Panel type	Battery	3D CAD（Any Model）
PG-200-102VP-3-P	ゲージ圧	0~− 100	kPa	非腐食性気体	Panel type	External power	3D CAD（Any Model）
PG-200-102VP-S	ゲージ圧	0~− 100	kPa	非腐食性気体	Stand type	Battery	3D CAD（Any Model）
PG-200-102VP-3-S	ゲージ圧	0~− 100	kPa	非腐食性気体	Stand type	External power	3D CAD（Any Model）
PG-200-102AP-P	絶対圧	0~100 kPa abs	kPa abs	非腐食性気体	Panel type	Battery	3D CAD（Any Model）
PG-200-102AP-3-P	絶対圧	0~100 kPa abs	kPa abs	非腐食性気体	Panel type	External power	3D CAD（Any Model）
PG-200-102AP-S	絶対圧	0~100 kPa abs	kPa abs	非腐食性気体	Stand type	Battery	3D CAD（Any Model）
PG-200-102AP-3-S	絶対圧	0~100 kPa abs	kPa abs	非腐食性気体	Stand type	External power	3D CAD（Any Model）

非 SI 単位品

型式	指示方式	定格圧力 kPa {kgf/cm2}	表示単位	適用媒体	取付形態	電源	CAD
PG-200-101G-P	ゲージ圧	0~9.81{0~1000 mmH2O}	mmH2O	非腐食性気体	Panel type	Battery	3D CAD（Any Model）
PG-200-101G-3-P	ゲージ圧	0~9.81{0~1000 mmH2O}	mmH2O	非腐食性気体	Panel type	External power	3D CAD（Any Model）
PG-200-101G-S	ゲージ圧	0~9.81{0~1000 mmH2O}	mmH2O	非腐食性気体	Stand type	Battery	3D CAD（Any Model）
PG-200-101G-3-S	ゲージ圧	0~9.81{0~1000 mmH2O}	mmH2O	非腐食性気体	Stand type	External power	3D CAD（Any Model）
PG-200-102G-P	ゲージ圧	0~98.1{0~1}	kgf/cm2	非腐食性気体	Panel type	Battery	3D CAD（Any Model）
PG-200-102G-3-P	ゲージ圧	0~98.1{0~1}	kgf/cm2	非腐食性気体	Panel type	External power	3D CAD（Any Model）
PG-200-102G-S	ゲージ圧	0~98.1{0~1}	kgf/cm2	非腐食性気体	Stand type	Battery	3D CAD（Any Model）
PG-200-102G-3-S	ゲージ圧	0~98.1{0~1}	kgf/cm2	非腐食性気体	Stand type	External power	3D CAD（Any Model）
PG-200-103G-P	ゲージ圧	0~981{0~10}	kgf/cm2	非腐食性気体	Panel type	Battery	3D CAD（Any Model）
PG-200-103G-3-P	ゲージ圧	0~981{0~10}	kgf/cm2	非腐食性気体	Panel type	External power	3D CAD（Any Model）
PG-200-103G-S	ゲージ圧	0~981{0~10}	kgf/cm2	非腐食性気体	Stand type	Battery	3D CAD（Any Model）
PG-200-103G-3-S	ゲージ圧	0~981{0~10}	kgf/cm2	非腐食性気体	Stand type	External power	3D CAD（Any Model）
PG-200-102VH-P	ゲージ圧	0~− 98.1 {0~- 735 mmHg}	mmHg	非腐食性気体	Panel type	Battery	3D CAD（Any Model）
PG-200-102VH-3-P	ゲージ圧	0~− 98.1 {0~- 735 mmHg}	mmHg	非腐食性気体	Panel type	External power	3D CAD（Any Model）
PG-200-102VH-S	ゲージ圧	0~− 98.1 {0~- 735 mmHg}	mmHg	非腐食性気体	Stand type	Battery	3D CAD（Any Model）
PG-200-102VH-3-S	ゲージ圧	0~− 98.1 {0~- 735 mmHg}	mmHg	非腐食性気体	Stand type	External power	3D CAD（Any Model）
PG-200-102AH-P	絶対圧	0~98.1 kPa abs {0~735 mmHg abs}	mmHg	非腐食性気体	Panel type	Battery	3D CAD（Any Model）
PG-200-102AH-3-P	絶対圧	0~98.1 kPa abs {0~735 mmHg abs}	mmHg	非腐食性気体	Panel type	External power	3D CAD（Any Model）
PG-200-102AH-S	絶対圧	0~98.1 kPa abs {0~735 mmHg abs}	mmHg	非腐食性気体	Stand type	Battery	3D CAD（Any Model）
PG-200-102AH-3-S	絶対圧	0~98.1 kPa abs {0~735 mmHg abs}	mmHg	非腐食性気体	Stand type	External power	3D CAD（Any Model）

※上記型式はすべて受注生産です。

〈別売品〉---DC3.6 V リチウム電池ー型式：リチウムデンチ（PG ヨウ）
(電池タイプの製品お買上げ時には、内蔵されています。交換部品として別売りしております。)

環境特性　

試験項目	試験条件	変動量
振動	Amplitude 1.5 mm P-P, 10 ~ 55 Hz, 3 directions for 2 hours each (packed)	圧力表示、スイッチ設定値、アナログ出力（Zero, Span）それぞれ最大 ± 1 % F.S. 但し、電池タイプはアナログ出力を含まず
衝撃	98.1 m/s2 , 3 directions for 3 times each (packed)
耐湿性	40 °C, 90 ~ 95 %RH, 240 hrs
圧力サイクル	0 ~ Rated pressure, 106 cycles

内部電気回路

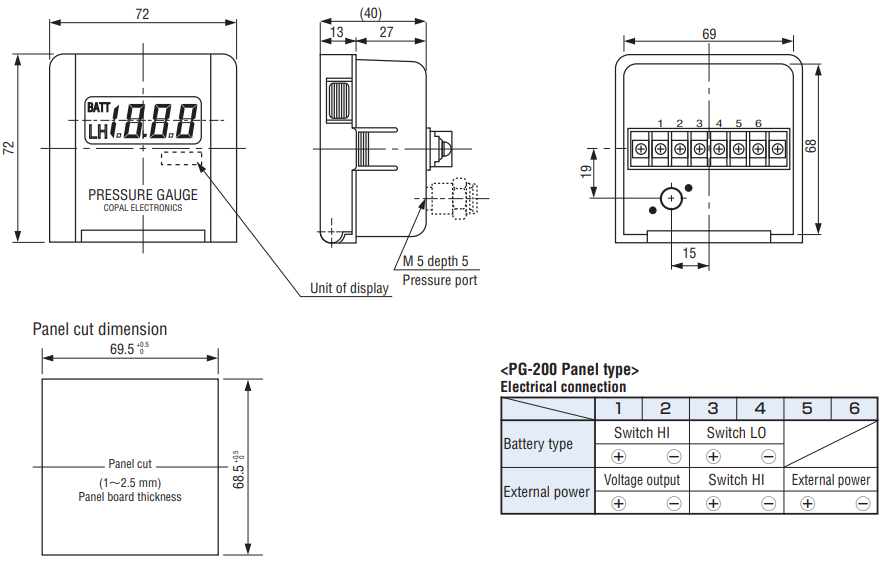

外形寸法図

Unless otherwise specified, tolerance : ± 0.5 (Unit: mm)

※Extra care should be taken with the diaphragm part. Do not touch the diaphragm directly to avoid damaging the diaphragm.

トラブルシューティング

不具合内容	考えられる原因	対処方法
電池を交換しても”ＢＡＴＴ”表示が消えない（パネルタイプ：－Ｐ、スタンドタイプ：－Ｓのみ）	市販の 1.5ＶＤＣの単三電池と交換された可能性があります。	3.6ＶＤＣの専用電池です。当社より販売していますので最寄りの営業所、直営店、特約店よりご購入下さい。
電源を入れても表示しない。(その１)	外部電源の極性が逆になっている可能性が考えられます。（パネルタイプ：－1-P、-3-P スタンドタイプ：-1-S、-3-S のみ）。	電源の極性を確認して下さい。
電源を入れても表示しない。(その２)	乾電池の極性が逆になっている可能性が考えられます。	乾電池の極性を確認して下さい。
