LCD 디스플레이, 스위치 출력, 아날로그 출력의 3 기능을 가진 압력 게이지

특 징특 징

높은 안정성을 실현 / 감압 소자에 반도체 칩을 사용.
전자 기술에 의한 온도 보상.
낮은 전력 소모을 달성 / 시분할 구동 방식의 채용에 의해, 3.6 V 리튬 전지로 약 9000 시간 (1 년) 연속 구동이 가능합니다. (건전지 타입)
표시부는보기 쉬운 대형 LCD
압력 스위치 기능 내장 / HI, LO의 2 점 설정이 임의로 할 수 있습니다.
아날로그 전압 출력 (0 ~ 1 V)
DIN 크기의 채용, W72 × H72 × D40 mm
비 부식성 기체 용입니다

표준 사양 <파스칼 대응 품>

특기없는 경우 주위 온도 25 ± 5 ° C, 구동 전압 12 VDC (외부 전원 타입) 3.6 VDC (건전지 유형)에서 규정합니다.

일 반 사 양	지시 방식		게이지 압				절대 압
	형식(Pa표시 제품)		101GP	102GP	103GP	102VP	102AP
	형식(Pa표시 제품)		101GP	102GP	103GMP	102VP	102AP
	정격 압력		10kPa	100kPa	1000kPa	-100kPa	100 kPa abs
	최대 압력		20kPa	200kPa	1500kPa	200kPa	200 kPa abs
	파괴 압력		50kPa	500kPa	2000kPa	500kPa	500 kPa abs
	작동 온도		0 ~ 50°C
	보상 온도		0 ~ 50°C
	작동 습도		35 ~ 85 % RH (결로 없을 것)
	저장 온도		- 20 ~ 70 ° C (대기압, 습도 65 % HR 이하)
	적용 매체		비 부식성 기체
	압력 포트	패널타입	M 5
	압력 포트	스탠드 타입	R 1/4(PT 1/4)
	질량	패널타입	Approx. 130g
	질량	스탠드 타입	Approx. 330g
	전원	건전지 유형	DC3.6 V 리튬 전지 (ER6VM) 전지 수명 약 9000 시간
	전원	외부 전원 유형	DC5 ~ 10 V, DC10 ~ 24 V (내부 단자대 선택에 의한) 소비 전류 : 20 mA 이하
디 스 플 레 이	표시 자리수		3 1/2
	표시 소자		LCD
	정격 표시 (Pa표시 제품)		0.00~10.00kPa	00.0~100.0kPa	000~1000kPa	00.0~-100.0kPa	00.0~100.0kPa
	정격 표시 (Pa표시 제품)		0.00~10.00kPa	00.0~100.0kPa	.000~1.000 (MPa)	00.0~-100.0kPa	00.0~100.0kPa
	디스플레이회수		약 3 회 / 초
	종합 정밀도		± 0.5 %F.S.±2 counts (at 25±5 °C) maximum
	온도 특성	ZERO	± 0.1 % F.S./°C maximum	± 0.05 % F.S./°C ± 2 counts maximum			± 0.1 % F.S./°C ± 2 counts maximum
	온도 특성	SPAN	± 0.05 % Reading/°C ± 2 counts
	분해능		1 count
스 위 치	점 수		HI, LO 2 점 출력 (단 외부 전원 패널 타입의 경우는 HI 출력 1 점 출력)
	용량		30 V DC、40 mA(NPN 오픈 콜렉터)
	잔류 전압		1.2 V DC (유입 전류 40 mA시)
	출력 조건		측정 압력 ≧ LO 설정 압력 → LO 출력 ON, 측정 압력 ≧ HI 설정 압력 → HI 출력 ON
	설정 방식		SET 버튼을 누른 후 약 20 초간 HI 설정 표시 후 약 20 초 LO 설정 표시하므로 표시를 확인하면서 "HI", "LO"트리머로 설정
	설정 범위 (Pa 표시 제품)		0.00~10.00kPa	00.0~100.0kPa	000~1000kPa	00.0~-100.0kPa	00.0~100.0kPa
	설정 범위 (Pa 표시 제품)		0.00~10.00kPa	00.0~100.0kPa	.000~1.000 (MPa)	00.0~-100.0kPa	00.0~100.0kPa
	동작 표시		스위치 출력 ON시 LCD 디스플레이 (HI, LO)
	응답 속도		Approx. 100 ms
	응차		4 counts 이하
	아날로그 출력 ※ 1		전압 출력 : 0 ~ 1 V 정확도 : ± 1 % F.S (at 25 ± 5 ° C) 부하 : 1kΩ 이상
	부가 기능		건전지 교환 표시 (LO BAT)
	부속품		하프 유니온 (외경 φ 6 튜브 용) 및 바브 피팅 (내경 φ 4 튜브 용) 각 1 개 (단 패널 타입 만)

※ 1：외부 전원 만.

표준 사양 <비 SI 단위 제품>

특기없는 경우 주위 온도 25 ± 5 ° C, 구동 전압 12 VDC (외부 전원 타입) 3.6 VDC (건전지 유형)에서 규정합니다.

일 반 사 양	지시 방식		게이지 압				절대 압
	형식		101G	102G	103G	102VH	102AH
	정격 압력 kPa {kgf/cm2}		9.81 {1000 mmH2O}	98.1 {1}	981 {10}	− 98.1 {− 735 mmHg}	98.1 kPa abs {735 mmHg abs}
	최대 압력 kPa {kgf/cm2}		19.6 {2000 mmH2O}	196 {2}	1471 {15}	196 {1471 mmHg}	196 kPa abs {1471 mmHg abs}
	파괴 압력 kPa {kgf/cm2}		49.0 {5000 mmH2O}	490 {5}	1961 {20}	490 {3678 mmHg}	490 kPa abs {3678 mmHg abs}
	작동 온도		0 ~ 50°C
	보상 온도		0 ~ 50°C
	작동 습도		35 ~ 85 % RH (결로 없을 것)
	저장 온도		- 20 ~ 70 ° C (대기압, 습도 65 % HR 이하)
	적용 매체		비 부식성 기체
	압력 포트	패널 타입	M 5
	압력 포트	스탠드 타입	R 1/4(PT 1/4)
	질량	패널 타입	Approx. 130g
	질량	스탠드 타입	Approx. 330g
	전원	건전지 유형	DC3.6 V 리튬 전지 (ER6VM) 전지 수명 약 9000 시간
	전원	외부 전원 유형	DC5 ~ 10 V, DC10 ~ 24 V (내부 단자대 선택따른) 소비 전류 : 20 mA 이하
디 스 플 레 이	표시 자리수		3 1/2
	표시 소자		LCD
	정격 표시		000~1000 mmH2O	.000~1.000 kgf/cm2	0.00~10.00 kgf/cm2	000~− 735 ※ 2 mmHg	000~735 ※ 2 mmHg
	디스플레이회수		약 3 회 / 초
	종합 정밀도		± 0.5 %F.S. ± 2 counts (at 25 ± 5 °C) maximum
	온도 특성	ZERO	± 0.1 % F.S./°C maximum	± 0.05 % F.S./°C ± 2 counts maximum			± 0.1 % F.S./°C ± 2 counts maximum
	온도 특성	SPAN	± 0.05 % Reading/°C ± 2 counts
	분해능		1 count
스 위 치	점 수		HI, LO 2 점 출력 (단 외부 전원 패널 타입의 경우는 HI 출력 1 점 출력)
	용량		30 V DC、40 mA (NPN オープンコレクタ）
	잔류 전압		1.2 VDC (유입 전류 40 mA시)
	출력 조건		측정 압력 ≧ LO 설정 압력 → LO 출력 ON, 측정 압력 ≧ HI 설정 압력 → HI 출력 ON
	설정 방식		SET 버튼을 누른 후 약 20 초간 HI 설정 표시 후 약 20 초 LO 설정 표시하기 때문에 표시를 확인하면서 "HI", "LO"트리머로 설정
	설정 범위		000 ~ 1000kPa	.000 ~ 1.000kPa	0.00 ~ 10.00kPa	000 ~ − 735 ※ 3	000 ~ 735 ※ 3
	동작 표시		스위치 출력 ON시 LCD 디스플레이 (HI, LO)
	응답 속도		Approx. 100 ms
	응차		4 counts 이하
	아날로그 출력 ※ 1		전압 출력 : 0 ~ 1 V 정확도 : ± 1 % F.S (at 25 ± 5 ° C) 부하 : 1kΩ 이상
	부가 기능		건전지 교환 표시 (LO BAT)
	부속품		하프 유니온 (외경 φ 6 튜브 용) 및 바브 피팅 (내경 φ 4 튜브 용) 각 1 개 (단 패널 타입 만)

※ 1：외부 전원 만.

모델 번호 지정

PG-200-	102	G P-	3 -	P
시리즈	정격 압력 101:0~9.81 kPa {0 ~ 0.1 kgf/cm2} 0~10 kPa(Pa 단위 표시의 경우） 102:0~98.1 kPa {0 ~ 1 kgf/cm2} 0~100 kPa(Pa 단위 표시의 경우） 103:0~981 kPa {0 ~ 10 kgf/cm2} 0~1 MPa(Pa 단위 표시의 경우）	지시 방식 G : 게이지 압력 (정압) VH : 게이지 압력 (부압) AH : 절대 압력 GP : 게이지 압력 (정압) Pa 단위 표시 GMP : 압력 게이지 (103 타입 만) Pa 단위 표시 VP : 게이지 압력 (부압) Pa 단위 표시 AP : 절대 압력 Pa 단위 표시	전원 공란 : 배터리 3 : 외부 전원 (아날로그 출력 부착)	설치 형태 P : 패널 타입 S : 스탠드 타입

PG-200-

102

G P-

3 -

시리즈

정격 압력

101:0~9.81 kPa

{0 ~ 0.1 kgf/cm2}

0~10 kPa(Pa 단위 표시의 경우）
102:0~98.1 kPa

{0 ~ 1 kgf/cm2}

0~100 kPa(Pa 단위 표시의 경우）
103:0~981 kPa

{0 ~ 10 kgf/cm2}

0~1 MPa(Pa 단위 표시의 경우）

지시 방식

G : 게이지 압력 (정압)
VH : 게이지 압력 (부압)
AH : 절대 압력
GP : 게이지 압력 (정압)
Pa 단위 표시

GMP : 압력 게이지 (103 타입 만)

Pa 단위 표시
VP : 게이지 압력 (부압)
Pa 단위 표시
AP : 절대 압력
Pa 단위 표시

전원

공란 : 배터리
3 : 외부 전원
(아날로그 출력 부착)

설치 형태

P : 패널 타입

S : 스탠드 타입

모델 번호 목록

파스칼 대응 품

형식	지시 방식	정격 압력 (Pa 표시 제품)	표시 단위	적용 매체	설치 형태	전원	CAD
PG-200-101GP-1P	게이지 압	0~10	kPa	비 부식성 기체	Panel type	Battery	3D CAD（Any Model）
PG-200-101GP-3-P	게이지 압	0~10	kPa	비 부식성 기체	Panel type	External power	3D CAD（Any Model）
PG-200-101GP-S	게이지 압	0~10	kPa	비 부식성 기체	Stand type	Battery	3D CAD（Any Model）
PG-200-101GP-3-S	게이지 압	0~10	kPa	비 부식성 기체	Stand type	External power	3D CAD（Any Model）
PG-200-102GP-P	게이지 압	0~100	kPa	비 부식성 기체	Panel type	Battery	3D CAD（Any Model）
PG-200-102GP-3-P	게이지 압	0~100	kPa	비 부식성 기체	Panel type	External power	3D CAD（Any Model）
PG-200-102GP-S	게이지 압	0~100	kPa	비 부식성 기체	Stand type	Battery	3D CAD（Any Model）
PG-200-102GP-3-S	게이지 압	0~100	kPa	비 부식성 기체	Stand type	External power	3D CAD（Any Model）
PG-200-103GP-P	게이지 압	0~1000	kPa	비 부식성 기체	Panel type	Battery	3D CAD（Any Model）
PG-200-103GP-3-P	게이지 압	0~1000	kPa	비 부식성 기체	Panel type	External power	3D CAD（Any Model）
PG-200-103GP-S	게이지 압	0~1000	kPa	비 부식성 기체	Stand type	Battery	3D CAD（Any Model）
PG-200-103GP-3-S	게이지 압	0~1000	kPa	비 부식성 기체	Stand type	External power	3D CAD（Any Model）
PG-200-102VP-P	게이지 압	0~− 100	kPa	비 부식성 기체	Panel type	Battery	3D CAD（Any Model）
PG-200-102VP-3-P	게이지 압	0~− 100	kPa	비 부식성 기체	Panel type	External power	3D CAD（Any Model）
PG-200-102VP-S	게이지 압	0~− 100	kPa	비 부식성 기체	Stand type	Battery	3D CAD（Any Model）
PG-200-102VP-3-S	게이지 압	0~− 100	kPa	비 부식성 기체	Stand type	External power	3D CAD（Any Model）
PG-200-102AP-P	절대 압	0~100 kPa abs	kPa abs	비 부식성 기체	Panel type	Battery	3D CAD（Any Model）
PG-200-102AP-3-P	절대 압	0~100 kPa abs	kPa abs	비 부식성 기체	Panel type	External power	3D CAD（Any Model）
PG-200-102AP-S	절대 압	0~100 kPa abs	kPa abs	비 부식성 기체	Stand type	Battery	3D CAD（Any Model）
PG-200-102AP-3-S	절대 압	0~100 kPa abs	kPa abs	비 부식성 기체	Stand type	External power	3D CAD（Any Model）

비 SI 단위 제품

형식	지시 방식	정격 압력 kPa {kgf/cm2}	표시 단위	적용 매체	설치 형태	전원	CAD
PG-200-101G-P	게이지 압	0~9.81{0~1000 mmH2O}	mmH2O	비 부식성 기체	Panel type	Battery	3D CAD（Any Model）
PG-200-101G-3-P	게이지 압	0~9.81{0~1000 mmH2O}	mmH2O	비 부식성 기체	Panel type	External power	3D CAD（Any Model）
PG-200-101G-S	게이지 압	0~9.81{0~1000 mmH2O}	mmH2O	비 부식성 기체	Stand type	Battery	3D CAD（Any Model）
PG-200-101G-3-S	게이지 압	0~9.81{0~1000 mmH2O}	mmH2O	비 부식성 기체	Stand type	External power	3D CAD（Any Model）
PG-200-102G-P	게이지 압	0~98.1{0~1}	kgf/cm2	비 부식성 기체	Panel type	Battery	3D CAD（Any Model）
PG-200-102G-3-P	게이지 압	0~98.1{0~1}	kgf/cm2	비 부식성 기체	Panel type	External power	3D CAD（Any Model）
PG-200-102G-S	게이지 압	0~98.1{0~1}	kgf/cm2	비 부식성 기체	Stand type	Battery	3D CAD（Any Model）
PG-200-102G-3-S	게이지 압	0~98.1{0~1}	kgf/cm2	비 부식성 기체	Stand type	External power	3D CAD（Any Model）
PG-200-103G-P	게이지 압	0~981{0~10}	kgf/cm2	비 부식성 기체	Panel type	Battery	3D CAD（Any Model）
PG-200-103G-3-P	게이지 압	0~981{0~10}	kgf/cm2	비 부식성 기체	Panel type	External power	3D CAD（Any Model）
PG-200-103G-S	게이지 압	0~981{0~10}	kgf/cm2	비 부식성 기체	Stand type	Battery	3D CAD（Any Model）
PG-200-103G-3-S	게이지 압	0~981{0~10}	kgf/cm2	비 부식성 기체	Stand type	External power	3D CAD（Any Model）
PG-200-102VH-P	게이지 압	0~− 98.1 {0~- 735 mmHg}	mmHg	비 부식성 기체	Panel type	Battery	3D CAD（Any Model）
PG-200-102VH-3-P	게이지 압	0~− 98.1 {0~- 735 mmHg}	mmHg	비 부식성 기체	Panel type	External power	3D CAD（Any Model）
PG-200-102VH-S	게이지 압	0~− 98.1 {0~- 735 mmHg}	mmHg	비 부식성 기체	Stand type	Battery	3D CAD（Any Model）
PG-200-102VH-3-S	게이지 압	0~− 98.1 {0~- 735 mmHg}	mmHg	비 부식성 기체	Stand type	External power	3D CAD（Any Model）
PG-200-102AH-P	절대 압	0~98.1 kPa abs {0~735 mmHg abs}	mmHg	비 부식성 기체	Panel type	Battery	3D CAD（Any Model）
PG-200-102AH-3-P	절대 압	0~98.1 kPa abs {0~735 mmHg abs}	mmHg	비 부식성 기체	Panel type	External power	3D CAD（Any Model）
PG-200-102AH-S	절대 압	0~98.1 kPa abs {0~735 mmHg abs}	mmHg	비 부식성 기체	Stand type	Battery	3D CAD（Any Model）
PG-200-102AH-3-S	절대 압	0~98.1 kPa abs {0~735 mmHg abs}	mmHg	비 부식성 기체	Stand type	External power	3D CAD（Any Model）

※상기 모델은 모두 주문 생산입니다.

〈별매 품〉---DC3.6 V 리튬 전지 우퍼 형식 : 리튬 덴치 (PG ヨウ)
(건전지 타입의 제품 수매시에는 내장되어 있습니다. 교환 부품으로 별도 판매하고 있습니다.)

환경 특성

시험 항목	시험 방법 （조건 25 ± 5 °C）	변동량
진동성	Amplitude 1.5 mm P-P, 10 ~ 55 Hz, 3 directions for 2 hours each (packed)	압력 표시 스위치 설정 값 아날로그 출력 (Zero, Span) 각각 최대 ± 1 % F.S. 단, 배터리 타입은 아날로그 출력을 제외
충격성	98.1 m/s2 , 3 directions for 3 times each (packed)
내 습성	40 °C, 90 ~ 95 %RH, 240 hrs
압력 사이클	0 ~ Rated pressure, 106 cycles

내부 전기 회로

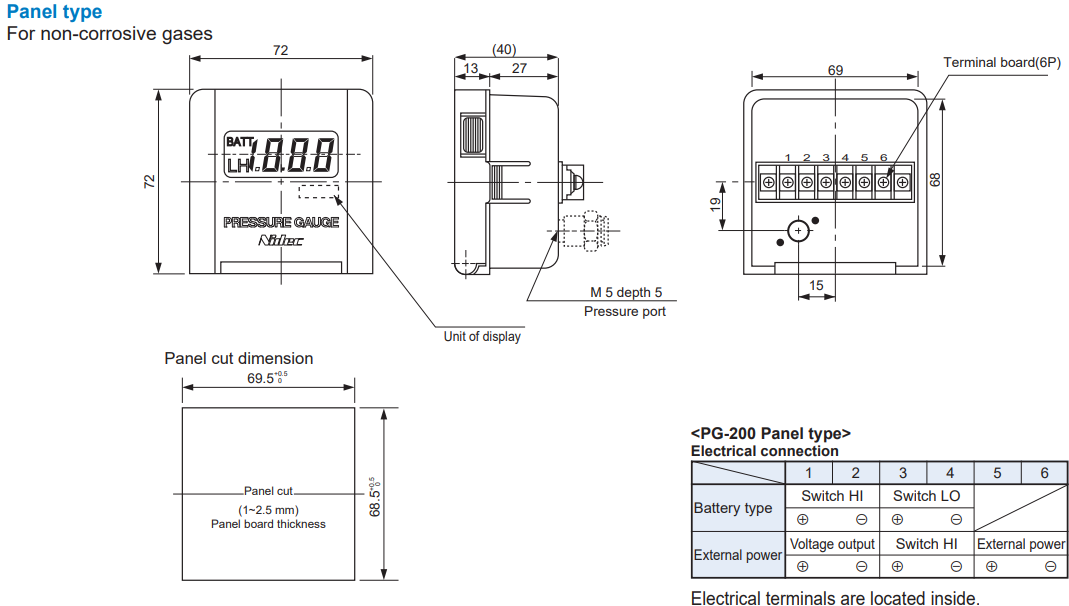

외형 치수도

Unless otherwise specified, tolerance : ± 0.5 (Unit: mm)

※Extra care should be taken with the diaphragm part. Do not touch the diaphragm directly to avoid damaging the diaphragm.

불량 진단 및 문제 해결

고장 내용	예상 원인	해결 방법
전지를 교체해도 "BATT"표시가 지속 (패널 종류 :-P 스탠드 타입 : -S 만)	시판의 1.5VDC AA 배터리로 교체 돼였을 가능성이 있습니다.	3.6VDC의 전용 배터리입니다. 당사에서 판매하고 있기 때문에 가장 가까운 영업소, 직영점, 대리점에서 구입하세요.
전원을 넣어도 디스플레이하지 않는다. (1)	외부 전원의 극성이 반대로 되어있을 가능성이있을 수 있습니다. （패널 타입：－1-P、-3-P 스탠드 타입：-1-S、-3-S 경우에만）.	전원의 극성을 확인하십시오.
전원을 넣어도 디스플레이하지 않는다. (２)	건전지의 극성이 반대로 되어있을 가능성이있을 수 있습니다.	건전지의 극성을 확인하십시오.
