ロータリセレクタスイッチ CS-7

CS-7

CS-7

お問い合わせ

●お求めの際は、セールスネットワークまたは次のWeb通販サイトをご利用ください。

ポジション設定が容易な7mm 角SMD 対応セレクタスイッチ

FeaturesFeatures

切替角度が大きくポジション設定が容易
良好な視認性
洗浄可能

標準仕様

回路構成	1 pole 4 contacts
使用温度範囲	− 40 ~ 85 °C
保存温度範囲	− 40 ~ 85 °C
シール性	洗浄可能
質　量	Approx. 0.38 g

電気的特性

接点定格	Non-switching: DC 50 V 100 mA Switching: DC 5 V 100 mA Minimum: DC 20 mV 1 μA
接触抵抗	100 mΩ maximum
絶縁抵抗	1000 MΩ (DC 100 V) minimum
耐電圧	AC 250 V, 60 s

機械的特性

ステップ角度	90°
ポジション数	4
回転トルク	3~20 mN·m {31~204gf·cm}
はんだ付け性	245 ± 3 °C, 2 ~ 3 s
はんだ耐熱性	リフロー：ピーク温度 250°C~255 °C　手はんだ：350 ± 10 °C, 3 ~ 4 s
固着性	5 N {0.51 kgf} 10 s
耐基板曲げ性	Width 90 mm, bend 3 mm, 5 s, 1 time
引きはがし強さ	5 N {0.51 kgf} 10s

環境特性

耐久性	10000 steps minimum, DC5 V, 100 mA
耐振性	振幅 1.5 mm（全振幅）or 加速度98 m/s2,10-500-10 Hz, 3 directions for 2 h each
耐衝撃性	490 m/s2, 11 ms 6 directions for 3 times each
耐湿性（定常状態）	40 °C, 相対湿度 90 ~ 95 %,240 h
耐熱性	85 °C, 96 h
耐寒性	−40 °C, 96 h
温度サイクル	−40 (0.5 h) ~ 85 °C ( 0.5 h ), 5 cycles

型式表示

CS-7	-	1	4	T	B
シリーズ名		回路数 1: 1回路	接点数 4: 4 接点	包装形態　 T: テーピング（リール） M: マガジン	端子形状　 B: ガル・ウィング

CS-7

シリーズ名

回路数

1: 1回路

接点数

4: 4 接点　

包装形態　

T: テーピング（リール）

M: マガジン

端子形状　

B: ガル・ウィング

型式一覧表

型式	回路構成	設定方向	端子形状	包装形態	包装数量	CAD
CS-7-14TB	1 回路 4 接点	上部設定	ガル・ウィング	テーピング	500 pcs./reel	3D CAD（Any Model）
CS-7-14MB	1 回路 4 接点	上部設定	ガル・ウィング	マガジン	50 pcs./stick	3D CAD（Any Model）

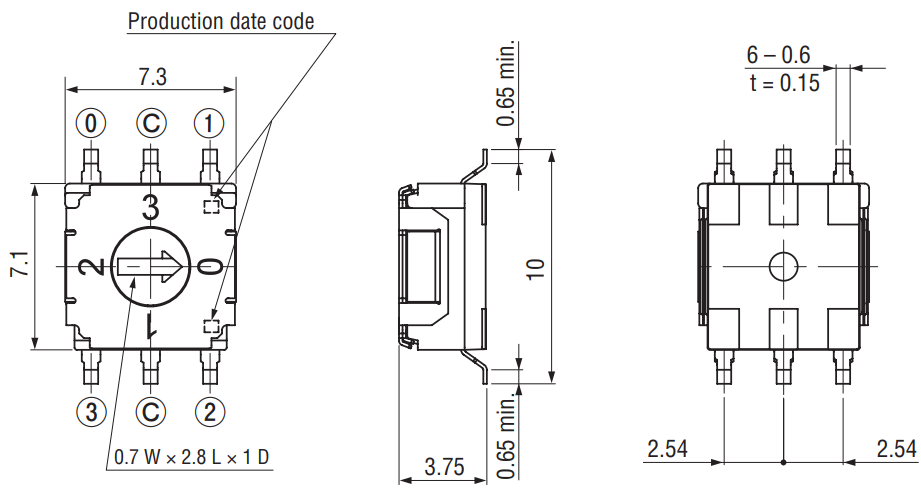

外形寸法図

Unless otherwise specified, tolerance: ± 0.3 (Unit: mm)

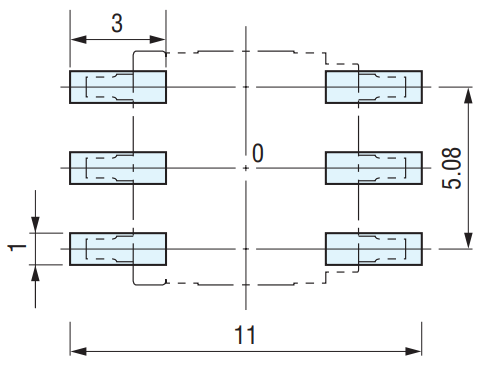

推奨ランドパターン

(Unit: mm)

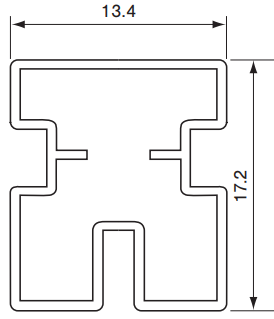

包装仕様

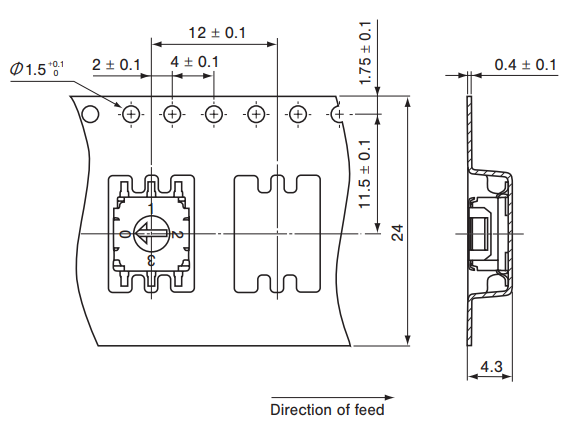

〈テーピングの包装仕様〉
● テーピングは 500 個 /リール単位の包装になりますので、500 個単位（500 個、1000 個、1500 個…）でのご注文をお願い致します。
● テーピングリールの箱詰めは、1リール（500 個）ごとに製品箱に包装致します。

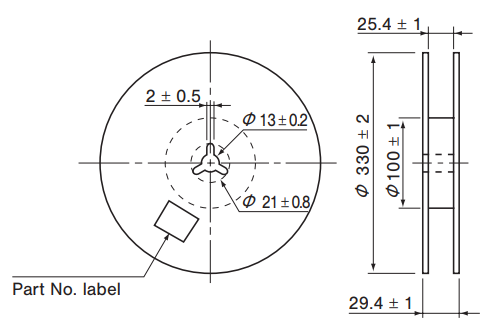

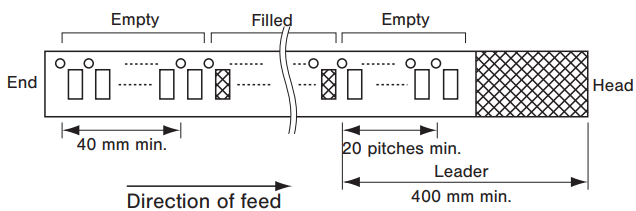

● 製品の脱落は、連続 2 個以内と致します。テープのリーダ部、空部およびリール寸法は図に示します。

(Unit:mm)
