로터리 셀렉터 스위치 CS-7
- ●구매를 원하시면 대리점에 문의하시거나, 아래 전자상거래사이트를 이용하시기 바랍니다.
판매채널 ;당사 대리점을 클릭확인하세요.- 판매채널당사 대리점은 여기를 클릭하시고 확인하십시오.
포지션 설정이 쉬운 7mm 각도 SMD 대응 선택기 스위치
- 전환 각도가 크고 포지션 설정이 용이
- 좋은 가시성
- 세척 가능

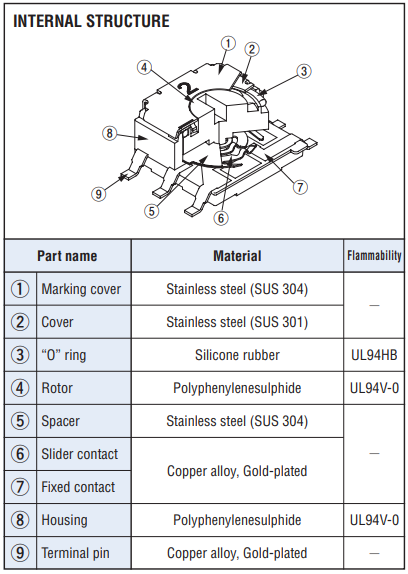

표준 사양
| 회로 구성 | 1 pole 4 contacts |
|---|---|
| 사용 온도 범위 | − 40 ~ 85 °C |
| 저장 온도 범위 | − 40 ~ 85 °C |
| 밀폐성 | 세척 가능 |
| 질량 | Approx. 0.38 g |
전기적 특성
| 접점 정격 | Non-switching:DC50 V 100 mA Switching:DC5 V 100 mA Minimum:DC20 mV 1 μA |
|---|---|
| 접촉 저항 | 100 mΩ maximum |
| 절연 저항 | 1000 MΩ (DC100 V) minimum |
| 내전압 | AC250 V, 60 s |
기계적특성
| ステップ角度 | 90° |
|---|---|
| 포지션 수 | 4 |
| 회전 토크 | 3~20 mN·m {31~204gf·cm} |
| 납땜 성 | 245 ± 3 °C, 2 ~ 3 s |
| 납땜 내열성 |
리플 로우:피크 온도 250°C~255 °C |
| 고착성 | 5 N {0.51 kgf} 10 s |
| 내접판 굽힘 성 | Width 90 mm, bend 3 mm, 5 s, 1 time |
| 당겨 떼어 낼 때의 강도 | 5 N {0.51 kgf} 10s |
환경 특성
| 내구성 | 10000 steps minimum, DC5 V, 100 mA |
|---|---|
| 내진성 | 진폭 1.5 mm (전체 크기) or 가속도 98 m/s2,10-500-10 Hz, 3 directions for 2 h each |
| 내 충격성 | 490 m/s2, 11 ms 6 directions for 3 times each |
| 내 습성(정상 상태) | 40 °C, 상대 습도 90 ~ 95 %,240 h |
| 내열성 | 85 °C, 96 h |
| 내한성 | −40 °C, 96 h |
| 온도사이클 | −40 (0.5 h) ~ 85 °C ( 0.5 h ), 5 cycles |
모델 번호 지정
| CS-７― | １ | ４ | T | B |
|---|---|---|---|---|
|
시리즈 |
회로수 1 : 1 회로 |
접점수 4:4 접점 |
포장 형태 T : 테이핑 (릴) M : 매거진 |
단자형상 B:가르 윙 |
모델 목록
| 모델 번호 | 회로 구성 | 설정 방향 | 단자 형상 | 포장 형태 | 포장 수량 | CAD |
|---|---|---|---|---|---|---|
| CS-7-14TB | 1 회로 4 접점 | 상단 설정 | 가르 윙 | 테이핑 | 500 pcs./reel | |
| CS-7-14MB | 1 회로 4 접점 | 상단 설정 | 가르 윙 | 매거진 | 50 pcs./stick |
외형 치수도
Unless otherwise specified, tolerance: ± 0.3 (Unit: mm)
권장 P.C.B. 패드 외형 치수
(Unit: mm)
포장 사양
〈Taping packaging specifications〉
Taping version is packaged in 500 pcs. per reel. Orders will be accepted for units of 500 pcs., i.e., 500, 1000, 1500 pcs., etc.
Taping version is boxed with one reel (500 pcs.).
Maximum number of consecutive missing pieces = 2 Leader length and reel dimension are shown in the diagrams below:
(Unit:mm)
-
● Embossed tape dimensions
-
● Reel dimensions
(Conforms to JIS C 0806-3 , In accordance with EIAJ ET-7200A)
〈Magazine packaging specifications〉
Please order the multiple numbers of the specific packing quantities.
Pieces in package : 50 pcs./stick.
(Unit:mm)
● Magazine dimensions
magazine length : 390 ± 3 mm long
환경관련데이트
