照光式押ボタンスイッチ TM/TR

超小形照光式押ボタンスイッチ

標準仕様

型式表示

LED仕様

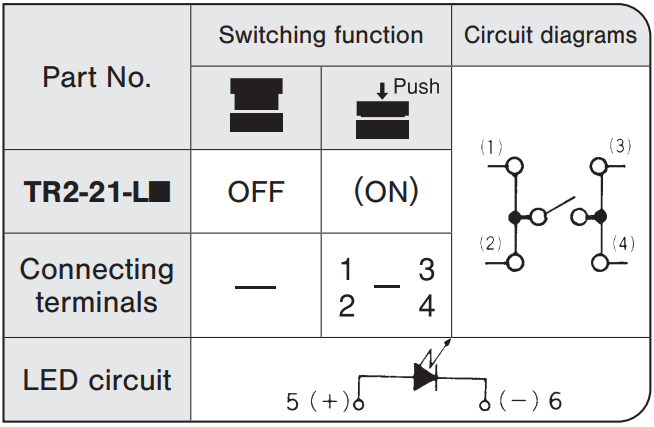

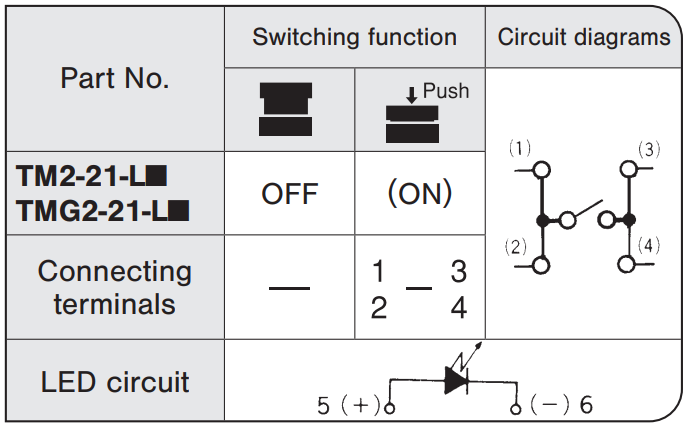

• TM2-21-## / TR2-21-##

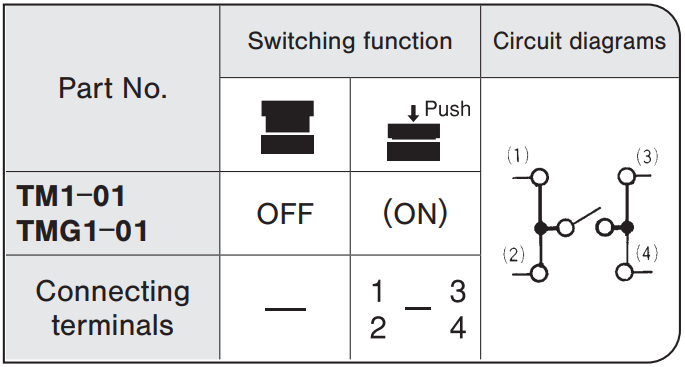

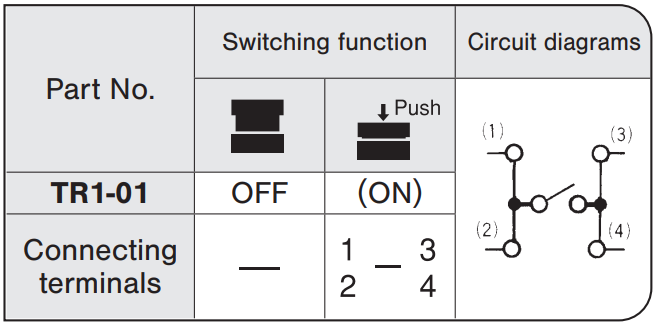

型式一覧表

別売アクセサリー

1. カラーボタン

サイズ	照光/ 非照光	色調	型式	外形寸法図
□7.5 ㎜	LEDなし	黒	140000480712
		グレー	140000480713
		白	140000480714
		アイボリー	140000480715
		シルバー	140000480764
		赤	140000480744
		緑	140000480746
		青	140000480745
	LED付 点照光	黒	140007480068
		グレー	140007480069
		白	140007480070
		アイボリー	140007480071
		シルバー	140007480076
□10 ㎜	LEDなし	黒	140000480716
		グレー	140000480715
		白	140000480718
		アイボリー	140000480719
		シルバー	140000480765
		赤	140000480748
		緑	140000480750
		青	140000480749
	LED付 点照光	黒	140007480117
		グレー	140007480118
		白	140007480119
		アイボリー	140007480120
		シルバー	140007480125
□12.6 ㎜	LEDなし	黒	140000480720
		グレー	140000480721
		白	140000480722
		アイボリー	140000480723

2. 取付枠

適用サイズ	適用機種	色調	型式	外形寸法図
□7.5 ㎜用	TM1/ TM2/ TR1/ TR2	黒	140000340143
		グレー	140000340144
		白	140000340145
		アイボリー	140000340146
□10 ㎜用	TM1/ TM2/ TR1/ TR2	黒	140000340147
		グレー	140000340148
		白	140000340149
□12.6 ㎜用	TM1/ TM3	黒	140000340215
		グレー	140000340216
		白	140000340217
	TR1/ TR3	黒	140000340151
		グレー	140000340152
		白	140000340153

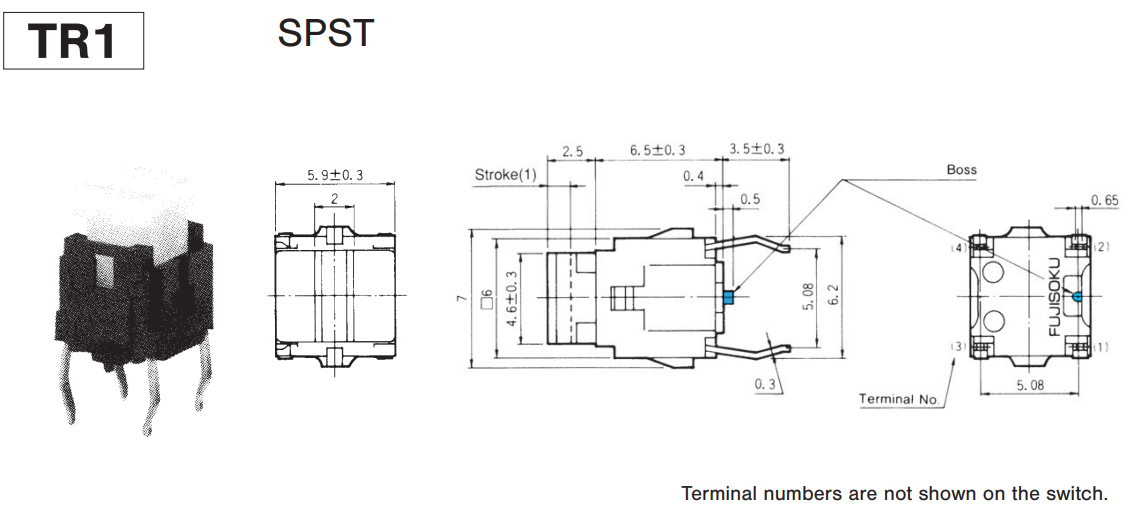

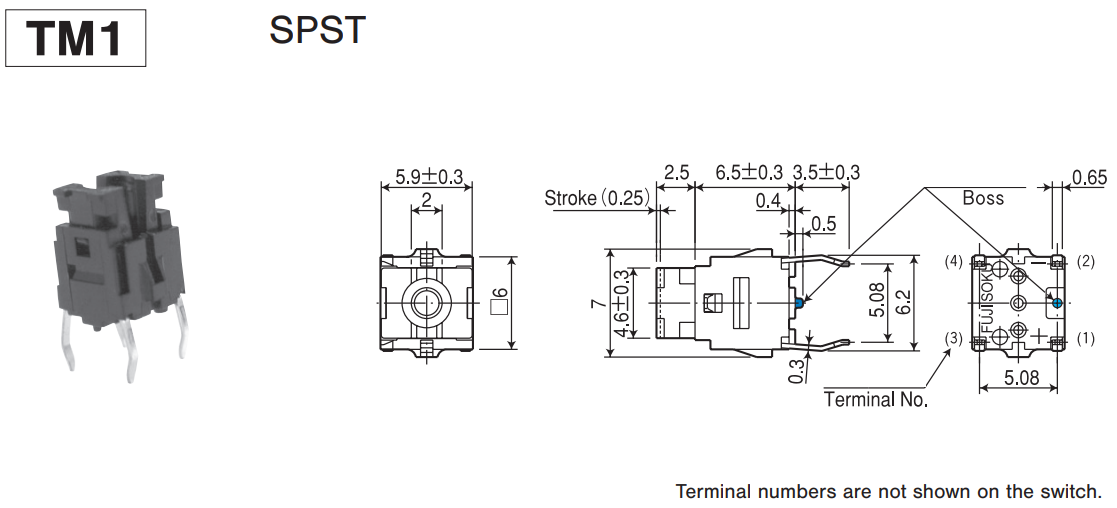

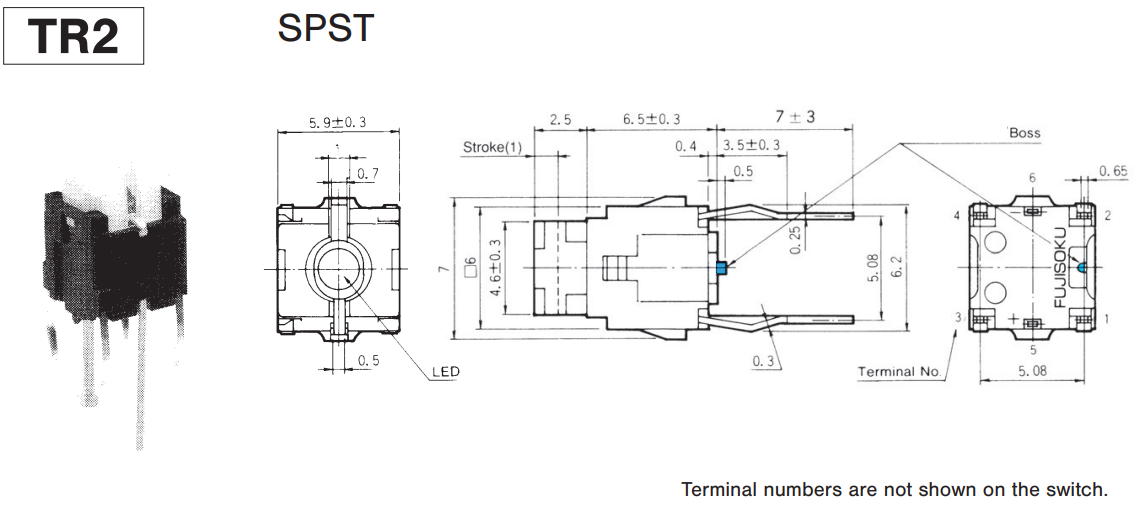

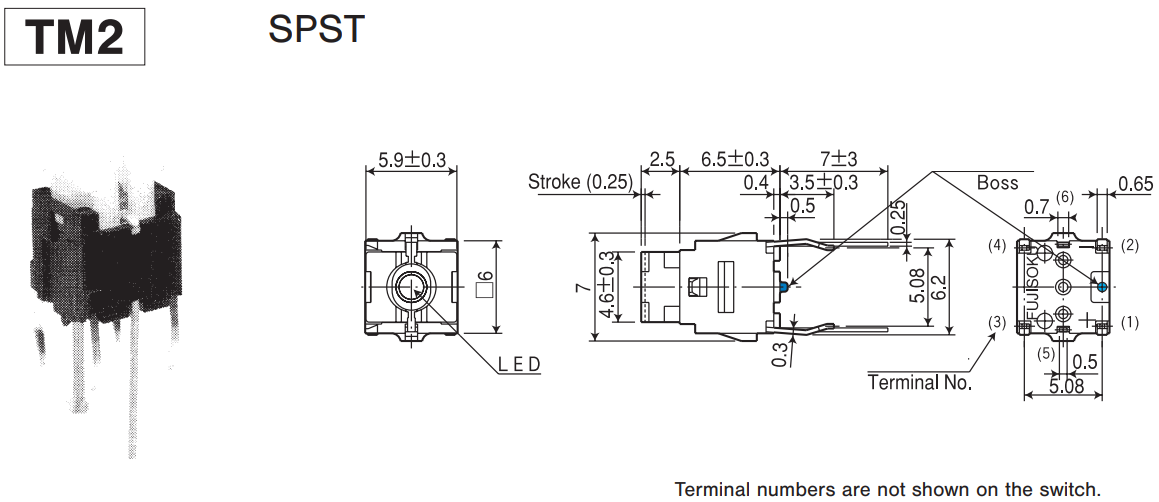

外形寸法図

(Unit:mm)

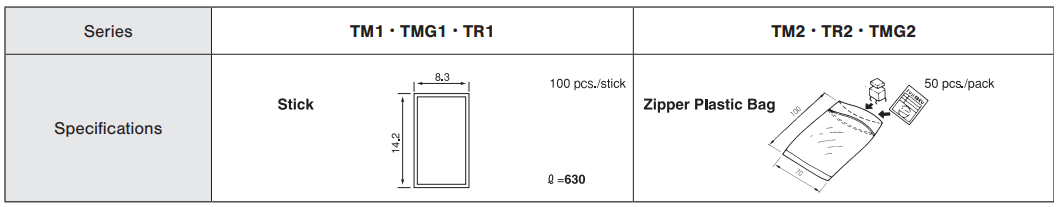

包装仕様

(Unit:mm)

ご使用上の注意

使用環境について

• 硫化ガス、アンモニアガス等、銀メッキが接触障害を起こすような環境下でのご使用は避けてください。
• TM・TRシリーズは、開放型構造のため粉塵の多い場所でのご使用は避けてください。粉塵が入らないよう機構設計にご配慮をお願いします。

はんだ付け仕様

• フローラインにおけるプリヒートは、80 ～ 120℃以下、120 秒 以内で作業をお願いします。
• カラーボタンおよび取付枠を取付けた状態でのはんだディップ はしないでください。はんだ熱により付属部品が変形したり、 フラックス流入の原因となります。

洗浄仕様

• 溶剤は、フッソ系又はアルコール系のものを、ご使用ください。
• T M・T Rシリーズは、防水構造になっていないため丸 洗い洗 浄はできません。PC 板洗 浄を要する場合は、スイッチ本 体に 洗浄液がかからないよう半田面をブラシ洗浄して下さい。
• 半 田 付け後洗浄する場合は、端子部温度が90℃以下 、また は、常温で5分以上放置後洗浄してください。
