压力传感器 (with Amp.) PA-800
- ●购买此产品，请与我们的经销商, 或以下电子商务网站确认。
销售渠道 ;请确认我们的经销商。- 销售渠道单击此处确认我们的经销商。
內置放大器雙隔膜結構
- 双隔膜结构，具有优异的耐腐蚀性
- 驱动电路，内置放大器电路类型
- 内置温度补偿功能 (0 〜50 °C)
- 电压输出类型
|
|
标准规格
■除非另有说明，否则环境温度为25±5°C，驱动电压为24 V DC，负载电阻为250Ω。
| 工作温度 | −20 ~ 70°C |
|---|---|
| 补偿温度 | 0 ~ 50°C |
| 工作湿度 | 35 ~ 85%RH（沒有凝結） |
| 储存温度 | −20 ~ 80°C（大气压，湿度65％RH以下） |
| 适用介质 | 不腐蚀SUS 316L和SUS 316的气体和液体 |
| 绝缘电阻 | 100 (500 V DC)MΩ min. |
| 耐电压 | 500 V AC, 60 s（漏电流1 mA 以下） |
| 填充液体 | 矽油 |
| 连接埠 | G 3/8 (PF 3/8) 包括O形圈（P18） |
| 驱动电压 | 12 ~ 24 ± 10 %V DC |
| 纹波含量 | 10 % (P-P)maximum |
| 消耗电流 | 20mA maximum |
| 净重 | Approx. 125g |
模拟输出
■除非另有说明，否则环境温度为25±5°C，驱动电压为24 V DC，负载电阻为250Ω。
| 压力范围 | 102G | 102V | 352G | 103G |
|---|---|---|---|---|
| 输出电压 | 1 ~ 5V DC | |||
| 零电压 | 1±0.04V (at 25 °C) | |||
| 跨度电压 | 4±0.04V (at 25 °C) | |||
| 输出电流 | 1mA maximum（负载电阻 5 kΩ 以上) | |||
| 线性/滞后 | ±0.3%F.S. | ±0.5%F.S. | ||
| 温度特性 0 ~ 50 °C |
ZERO:±0.05/± 0.1%F.S./°C SPAN:±0.05/± 0.1%F.S./°C （参考温度 25 °C） |
|||
| 驱动电压变化 | ± 0.1V maximum | |||
| 响应速度 | 约 2ms | |||
| 姿势效应 （端口向下→横向） |
约 0.5%F.S.max. | 约 0.15%F.S.max. | 约 0.05%F.S.max. | |
型号显示
| PA-800 - | 102 | G - | 05 |
|---|---|---|---|
|
系列名称 |
额定压力 102：0 ~ 98.1 kPa {0 ~ 1 kgf/cm2} |
压力类型 G：表压 |
温度特性 05：0.05 % F.S./°C |
型号一览表
| 型号 | 压力类型 | 额定压力 | 最大压力 | 破坏压力 | 温度特性 | CAD |
|---|---|---|---|---|---|---|
| PA-800-102G-05 | 表压 | 98.1{1}kPa {kgf/cm2} | 196{2}kPa {kgf/cm2} | 294{3}kPa {kgf/cm2} | 0.05 % F.S./°C | |
| PA-800-102G-10 | 表压 | 98.1{1}kPa {kgf/cm2} | 196{2}kPa {kgf/cm2} | 294{3}kPa {kgf/cm2} | 0.1 % F.S./°C | |
| PA-800-102V-05 | 表压 | -98.1{-1}kPa {kgf/cm2} | 196{2}kPa {kgf/cm2} | 294{3}kPa {kgf/cm2} | 0.05 % F.S./°C | |
| PA-800-102V-10 | 表压 | -98.1{-1}kPa {kgf/cm2} | 196{2}kPa {kgf/cm2} | 294{3}kPa {kgf/cm2} | 0.1 % F.S./°C | |
| PA-800-352G-05 | 表压 | 343{3.5}kPa {kgf/cm2} | 686{7}kPa {kgf/cm2} | 1030{10.5}kPa {kgf/cm2} | 0.05 % F.S./°C | |
| PA-800-352G-10 | 表压 | 343{3.5}kPa {kgf/cm2} | 686{7}kPa {kgf/cm2} | 1030{10.5}kPa {kgf/cm2} | 0.1 % F.S./°C | |
| PA-800-103G-05 | 表压 | 981{10}kPa {kgf/cm2} | 1961{20}kPa {kgf/cm2} | 2942{30}kPa {kgf/cm2} | 0.05 % F.S./°C | |
| PA-800-103G-10 | 表压 | 981{10}kPa {kgf/cm2} | 1961{20}kPa {kgf/cm2} | 2942{30}kPa {kgf/cm2} | 0.1 % F.S./°C |
环境特征
| 测试项目 | 测试方法（条件 25 ± 5 °C） | 变化量 |
|---|---|---|
| 耐振動 | 10 ~ 500 Hz, 1.5 mm maximum/98.1 m/s2 , 3 directions for 2 hours each |
零电压/跨度电压： 每个最大值 ± 1 %F.S. |
| 耐冲击 | 981 m/s2 , 3 directions for 3 times each | |
| 压力周期 | 0 ~ Rated pressure, 106 cycles | |
| 防潮性 | 40 °C, 90 ~ 95 %RH, 240 hrs. |

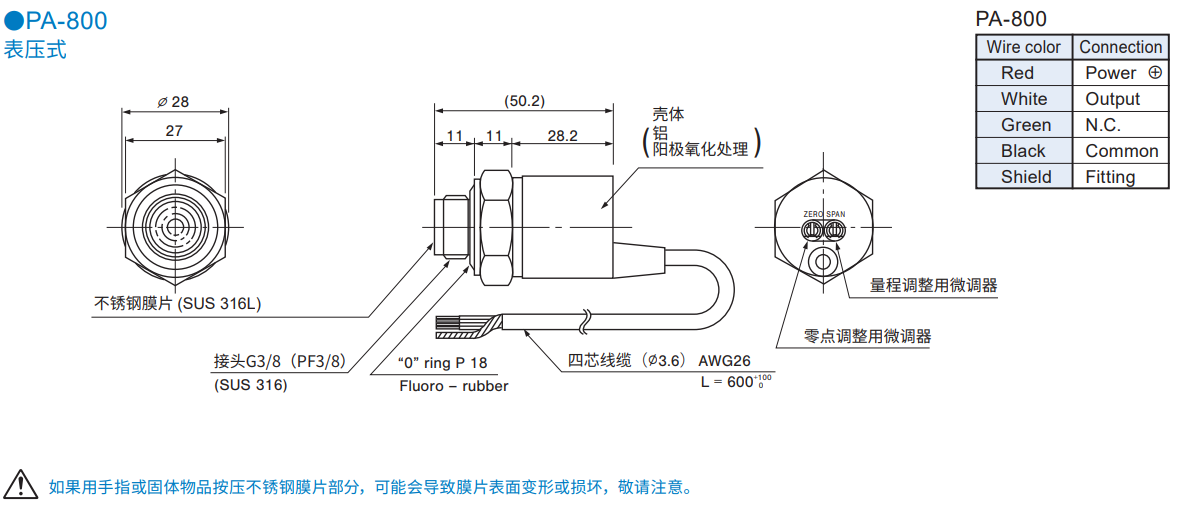

外形尺寸图
内部电气原理图
|
|
