圧力トランスジューサ PA-800
-
●お求めの際は、セールスネットワーク または次のWeb通販サイト をご利用ください。

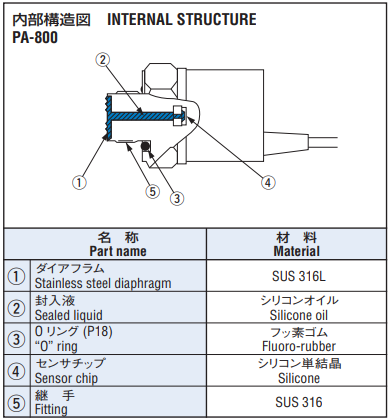

アンプ内蔵の二重ダイアフラム構造
FeaturesFeatures
-
耐食性に優れた二重ダイアフラム構造
-
駆動回路、アンプ回路内蔵タイプ
-
温度補償機能内蔵 (0 〜50 °C)
-
電圧出力タイプ
|
|
標準仕様
| 動作温度 | −20 ~ 70°C |
|---|---|
| 補償温度 | 0 ~ 50°C |
| 動作湿度 | 35 ~ 85%RH（結露ないこと） |
| 保存温度 | −20 ~ 80°C（大気圧、湿度65 %RH 以下） |
| 適用媒体 | SUS 316L 及びSUS304 を腐食させない気体及び液体 |
| 絶縁抵抗 | 100 (500 V DC)MΩ min. |
| 耐電圧 | 500 V AC, 60 s（リーク電流1 mA 以下） |
| 封入液 | シリコンオイル |
| 圧力ポート | G 3/8 (PF 3/8) O リング付属（P18） |
| 駆動電圧 | 12 ~ 24 ± 10 %V DC |
| リップル含有率 | 10 % (P-P)maximum |
| 消費電流 | 20mA maximum |
| 質量 | Approx. 125g |
アナログ出力
| 圧力レンジ | 102G | 102V | 352G | 103G |
|---|---|---|---|---|
| 出力電圧 | 1 ~ 5V DC | |||
| ゼロ電圧 | 1 ± 0.04V (at 25 °C) | |||
| スパン電圧 | 4 ± 0.04V (at 25 °C) | |||
| 出力電流 | 1mA maximum（負荷抵抗 5 kΩ 以上) | |||
| 直線性／ヒステリシス | ± 0.3%F.S. | ± 0.5%F.S. | ||
|
温度特性0 ~ 50 °C（基準温度25 °C） |
ZERO:± 0.05/± 0.1%F.S./°C SPAN:± 0.05/± 0.1%F.S./°C | |||
| 駆動電圧変動 | ± 0.1V maximum | |||
| 応答速度 | Approx. 2ms | |||
| 姿勢の影響（ポート下向き→横向き） | Approx. 0.5%F.S.max. | Approx. 0.15%F.S.max. | Approx. 0.05%F.S.max. | |
型式表示
| PA-800 - | 102 | G - | 05 |
|---|---|---|---|
|
シリーズ名 |
定格圧力 102：0 ~ 98.1 kPa {0 ~ 1 kgf/cm2} |
指示方式 G：ゲージ圧 |
温度特性 05：0.05 % F.S./°C |
型式一覧表
| 型式 | 指示方式 | 定格圧力 | 最大圧力 | 破壊圧力 | 温度特性 | CAD |
|---|---|---|---|---|---|---|
| PA-800-102G-05 | ゲージ圧 | 98.1{1}kPa {kgf/cm2} | 196{2}kPa {kgf/cm2} | 294{3}kPa {kgf/cm2} | 0.05 % F.S./°C | |
| PA-800-102G-10 | ゲージ圧 | 98.1{1}kPa {kgf/cm2} | 196{2}kPa {kgf/cm2} | 294{3}kPa {kgf/cm2} | 0.1 % F.S./°C | |
| PA-800-102V-05 | ゲージ圧 | -98.1{-1}kPa {kgf/cm2} | 196{2}kPa {kgf/cm2} | 294{3}kPa {kgf/cm2} | 0.05 % F.S./°C | |
| PA-800-102V-10 | ゲージ圧 | -98.1{-1}kPa {kgf/cm2} | 196{2}kPa {kgf/cm2} | 294{3}kPa {kgf/cm2} | 0.1 % F.S./°C | |
| PA-800-352G-05 | ゲージ圧 | 343{3.5}kPa {kgf/cm2} | 686{7}kPa {kgf/cm2} | 1030{10.5}kPa {kgf/cm2} | 0.05 % F.S./°C | |
| PA-800-352G-10 | ゲージ圧 | 343{3.5}kPa {kgf/cm2} | 686{7}kPa {kgf/cm2} | 1030{10.5}kPa {kgf/cm2} | 0.1 % F.S./°C | |
| PA-800-103G-05 | ゲージ圧 | 981{10}kPa {kgf/cm2} | 1961{20}kPa {kgf/cm2} | 2942{30}kPa {kgf/cm2} | 0.05 % F.S./°C | |
| PA-800-103G-10 | ゲージ圧 | 981{10}kPa {kgf/cm2} | 1961{20}kPa {kgf/cm2} | 2942{30}kPa {kgf/cm2} | 0.1 % F.S./°C |
環境特性
| 試験項目 | 試験方法（条件 25 ± 5 °C） | 変動量 |
|---|---|---|
| 振動 | 10 ~ 500 Hz, 1.5 mm maximum/98.1 m/s2 , 3 directions for 2 hours each |
ゼロ電圧 , スパン電圧: それぞれ最大 ± 1 %F.S. |
| 衝撃 | 981 m/s2 , 3 directions for 3 times each | |
| 圧力サイクル | 0 ~ Rated pressure, 106 cycles | |
| 耐湿性 | 40 °C, 90 ~ 95 %RH, 240 hrs. |

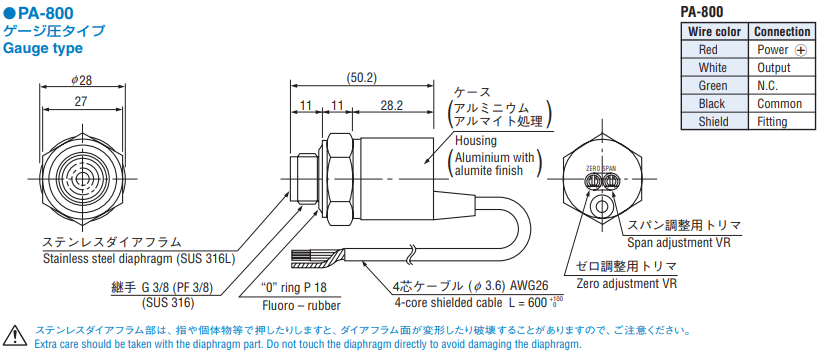

外形寸法図

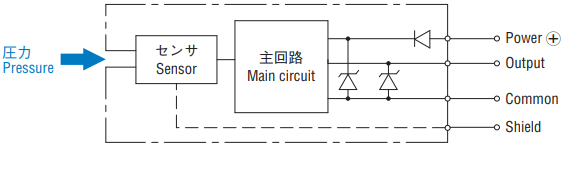

内部電気回路
|
|
