滑动型DIP开关 CYP

●购买此产品，请与我们的经销商, 或以下电子商务网站确认。
销售渠道 ;请确认我们的经销商。: 销售渠道单击此处确认我们的经销商。

薄型钢琴式开关新登场

薄安装高度为5 mm
镀金双触点具有出色的接触稳定性
可用胶带密封,清洁
符合RoHS标准
点击感明快

标准规格

工作温度范围	− 40 ~ 85 °C
储存温度范围	− 40 ~ 85 °C
密封	有可以清洗带密封胶带的类型
净重	0212B : 0.28 g / 0412B : 0.50 g/ 0612B : 0.73 g 0812B : 0.97g / 1012B : 1.16 g

电气特性

接点额定	DC50 V 100 mA/DC6 V, 100 mA DC24 V, 25 mA DC20 mV 1 μA
接触电阻	100 mΩ maximum
绝缘阻抗	1000 MΩ (DC100 V) minimum
介电强度	AC500 V, 60 s

机械特性

操作力	0.3 ~ 5 N {0.03 ~ 0.51 kgf} maximum
操作部强度	8 N {0.82 kgf} 60 s
可焊性	245 ± 3 °C, 2 ~ 3 s
焊接热	Flow: 260 ±3 °C, 5~6 s, 2 times Max. Reflow: 255 °C (Peak temp.) Manual soldering: 350 ±10 °C, 3~4 s
粘接强度	5 N {0.51 kgf} 10 s
基板弯曲	Width 90 mm, bend 3 mm, 5 s, 1 time
拉断强度	5 N {0.51 kgf} 10 s

型号显示

CYP -	08	0	1	T	B
系列名称	位置数 02:2位 04:4位 06:6位 08:8位 10:10位	ON 方向 0：上部 1：下方	构造 0：扁平旋钮（无胶带密封） 1：凸面旋钮（无胶带密封） 2：3.扁平旋钮（胶带密封)	包装形式 T:编带(卷轴封装) M：杂志型	端子类型 B: 鸥翼式 C: PC 针脚

CYP -

系列名称

位置数

02:2位

04:4位

06:6位

08:8位

10:10位

ON 方向

0：上部

1：下方

构造

0：扁平旋钮（无胶带密封）

1：凸面旋钮（无胶带密封）

2：3.扁平旋钮（胶带密封)

包装形式

T:编带(卷轴封装)

M：杂志型

端子类型

B: 鸥翼式

C: PC 针脚

型号一览表

1.扁平旋鈕（無膠帶密封）

型号	位置数	ON方向	端子类型	包装形式	CAD
CYP-0202MB	2	上部	鸥翼式	杂志型	3D CAD（Any Model）
CYP-0212TB	2	上部	鸥翼式	編帶(捲軸封裝)	3D CAD（Any Model）
CYP-0212MB	2	上部	鸥翼式	杂志型	3D CAD（Any Model）
CYP-0402TB	4	上部	鸥翼式	編帶(捲軸封裝)	3D CAD（Any Model）
CYP-0402MB	4	上部	鸥翼式	杂志型	3D CAD（Any Model）
CYP-0412TB	4	下方	鸥翼式	編帶(捲軸封裝)	3D CAD（Any Model）
CYP-0412MB	4	下方	鸥翼式	杂志型	3D CAD（Any Model）
CYP-0602TB	6	上部	鸥翼式	編帶(捲軸封裝)	3D CAD（Any Model）
CYP-0602MB	6	上部	鸥翼式	杂志型	3D CAD（Any Model）
CYP-0612TB	6	下方	鸥翼式	杂志型	3D CAD（Any Model）
CYP-0612MB	6	下方	鸥翼式	杂志型	3D CAD（Any Model）
CYP-0802TB	8	上部	鸥翼式	編帶(捲軸封裝)	3D CAD（Any Model）
CYP-0802MB	8	上部	鸥翼式	杂志型	3D CAD（Any Model）
CYP-0812TB	6	下方	鸥翼式	編帶(捲軸封裝)	3D CAD（Any Model）
CYP-0812MB	6	下方	鸥翼式	杂志型	3D CAD（Any Model）
CYP-1002TB	10	上部	鸥翼式	編帶(捲軸封裝)	3D CAD（Any Model）
CYP-1002MB	10	上部	鸥翼式	杂志型	3D CAD（Any Model）
CYP-1002MB	10	下方	鸥翼式	編帶(捲軸封裝)	3D CAD（Any Model）
CYP-1012MB	10	下方	鸥翼式	杂志型	3D CAD（Any Model）
CYP-0202MC	2	上部	PC 针脚	杂志型	3D CAD（Any Model）
CYP-C0212M	2	下方	鸥翼式	杂志型	3D CAD（Any Model）
CYP-0402MC	4	上部	PC 针脚	杂志型	3D CAD（Any Model）
CYP-0412MC	4	下方	PC 针脚	杂志型	3D CAD（Any Model）
CYP-0602MC	6	上部	PC 针脚	杂志型	3D CAD（Any Model）
CYP-0612MC	6	下方	PC 针脚	杂志型	3D CAD（Any Model）
CYP-0802MC	8	上部	PC 针脚	杂志型	3D CAD（Any Model）
CYP-0812MC	8	下方	PC 针脚	杂志型	3D CAD（Any Model）
CYP-1002MC	10	上部	PC 针脚	杂志型	3D CAD（Any Model）
CYP-1012MC	10	下方	PC 针脚	杂志型	3D CAD（Any Model）

2.凸面旋钮（无胶带密封）

型号	位置数	ON方向	包裝形式	端子类型	CAD
CYP-0200TB	2	上部	编带(卷轴封装)	鸥翼式	3D CAD（Any Model）
CYP-0200MB	2	上部	杂志型	鸥翼式	3D CAD（Any Model）
CYP-0210TB	2	下方	编带(卷轴封装)	鸥翼式	3D CAD（Any Model）
CYP-0210MB	2	下方	杂志型	鸥翼式	3D CAD（Any Model）
CYP-0400TB	4	上部	编带(卷轴封装)	鸥翼式	3D CAD（Any Model）
CYP-0400MB	4	上部	杂志型	鸥翼式	3D CAD（Any Model）
CYP-0410TB	4	下方	编带(卷轴封装)	鸥翼式	3D CAD（Any Model）
CYP-0410MB	4	下方	杂志型	鸥翼式	3D CAD（Any Model）
CYP-0600TB	6	上部	编带(卷轴封装)	鸥翼式	3D CAD（Any Model）
CYP-0600MB	6	上部	杂志型	鸥翼式	3D CAD（Any Model）
CYP-0610TB	6	下方	编带(卷轴封装)	鸥翼式	3D CAD（Any Model）
CYP-0610MB	6	下方	杂志型	鸥翼式	3D CAD（Any Model）
CYP-0800TB	8	上部	编带(卷轴封装)	鸥翼式	3D CAD（Any Model）
CYP-0800MB	8	上部	杂志型	鸥翼式	3D CAD（Any Model）
CYP-0810TB	8	下方	编带(卷轴封装)	鸥翼式	3D CAD（Any Model）
CYP-0810MB	8	下方	杂志型	鸥翼式	3D CAD（Any Model）
CYP-1000TB	10	上部	编带(卷轴封装)	鸥翼式	3D CAD（Any Model）
CYP-1000MB	10	上部	杂志型	鸥翼式	3D CAD（Any Model）
CYP-1010TB	10	下方	编带(卷轴封装)	鸥翼式	3D CAD（Any Model）
CYP-1010MB	10	下方	杂志型	鸥翼式	3D CAD（Any Model）
CYP-0200MC	2	上部	杂志型	PC 针脚	3D CAD（Any Model）
CYP-0210MC	2	下方	杂志型	PC 针脚	3D CAD（Any Model）
CYP-0400MC	4	上部	杂志型	PC 针脚	3D CAD（Any Model）
CYP-0410MC	4	下方	杂志型	PC 针脚	3D CAD（Any Model）
CYP-0600MC	6	上部	杂志型	PC 针脚	3D CAD（Any Model）
CYP-0610MC	6	下方	杂志型	PC 针脚	3D CAD（Any Model）
CYP-0800MC	8	上部	杂志型	PC 针脚	3D CAD（Any Model）
CYP-0810MC	8	下方	杂志型	PC 针脚	3D CAD（Any Model）
CYP-1000MC	10	上部	杂志型	PC 针脚	3D CAD（Any Model）
CYP-1010MC	10	下方	杂志型	PC 针脚	3D CAD（Any Model）

3.扁平旋钮（胶带密封)

型号	位置数	ON方向	包裝形式	端子类型	CAD
CYP-0201TB	2	上部	编带(卷轴封装)	鸥翼式	3D CAD（Any Model）
CYP-0201MB	2	上部	杂志型	鸥翼式	3D CAD（Any Model）
CYP-0211TB	2	下方	编带(卷轴封装)	鸥翼式	3D CAD（Any Model）
CYP-0211MB	2	下方	杂志型	鸥翼式	3D CAD（Any Model）
CYP-0401TB	4	上部	编带(卷轴封装)	鸥翼式	3D CAD（Any Model）
CYP-0401MB	4	上部	杂志型	鸥翼式	3D CAD（Any Model）
CYP-0411TB	4	下方	编带(卷轴封装)	鸥翼式	3D CAD（Any Model）
CYP-0411MB	4	上部	杂志型	鸥翼式	3D CAD（Any Model）
CYP-0601TB	6	上部	编带(卷轴封装)	鸥翼式	3D CAD（Any Model）
CYP-0601MB	6	上部	杂志型	鸥翼式	3D CAD（Any Model）
CYP-0601TB	6	下方	编带(卷轴封装)	鸥翼式	2D CAD（DXF） 3D CAD（Any Model）
CYP-0611MB	6	下方	杂志型	鸥翼式	3D CAD（Any Model）
CYP-0801TB	8	上部	编带(卷轴封装)	鸥翼式	3D CAD（Any Model）
CYP-0801MB	8	上部	杂志型	鸥翼式	3D CAD（Any Model）
CYP-0811TB	8	下方	编带(卷轴封装)	鸥翼式	3D CAD（Any Model）
CYP-0811MB	8	下方	杂志型	鸥翼式	3D CAD（Any Model）
CYP-1001TB	10	上部	编带(卷轴封装)	鸥翼式	3D CAD（Any Model）
CYP-1001MB	10	上部	杂志型	鸥翼式	3D CAD（Any Model）
CYP-1011TB	10	下方	编带(卷轴封装)	鸥翼式	3D CAD（Any Model）
CYP-1011MB	10	下方	杂志型	鸥翼式	3D CAD（Any Model）
CYP-0201MC	2	上部	杂志型	PC 针脚	3D CAD（Any Model）
CYP-0211MC	2	下方	杂志型	PC 针脚	3D CAD（Any Model）
CYP-0401MC	4	上部	杂志型	PC 针脚	3D CAD（Any Model）
CYP-0411MC	4	上部	杂志型	PC 针脚	3D CAD（Any Model）
CYP-0601MC	6	上部	杂志型	PC 针脚	3D CAD（Any Model）
CYP-0611MC	6	下方	杂志型	PC 针脚	3D CAD（Any Model）
CYP-0801MC	8	上部	杂志型	PC 针脚	3D CAD（Any Model）
CYP-0811MC	8	下方	杂志型	PC 针脚	3D CAD（Any Model）
CYP-1001MC	10	上部	杂志型	PC 针脚	3D CAD（Any Model）
CYP-1011MC	10	下方	杂志型	PC 针脚	3D CAD（Any Model）

环境特性

耐振动	Amplitude 1.5 mm or Acceleration 98 m/s², 10~500 Hz, 3 directions for 10 cycles each
耐冲击	490 m/s , 11 ms, 6 directions for 3 times each
耐久性	Continuous load 500 cycles, DC6 ± 0.5 V, 100 ± 10 mA
湿度	−10 ~ 65 °C, Relative humidity 0 ~ 96 %,24 h for 10 cycles
耐热性	85 °C, 96 h
耐寒性	− 40 °C, 96 h
抗热震	− 40 (0.5 h) ~ 85 °C (0.5 h), 5 cycles

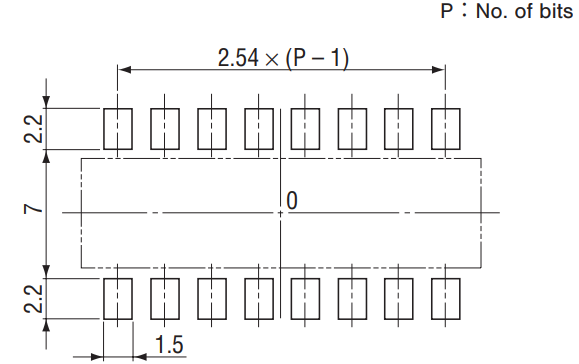

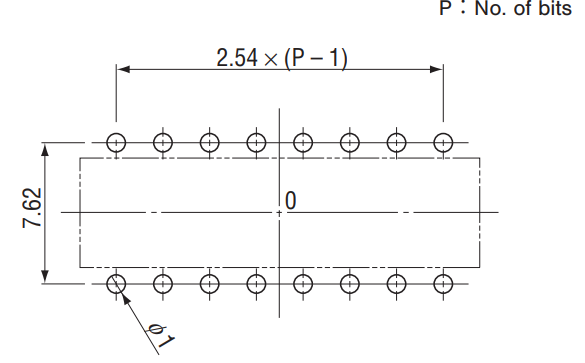

外形尺寸

(Unit:mm)

包装规格

〈Taping packaging specifications〉
● Taping version is packaged in 700 pcs. per reel. Orders will be accepted for units of 700 pcs., i.e., 700, 1400, 2100 pcs., etc.
● Taping version is boxed with 1 reel.
● Maximum number of consecutive missing pieces = 2 Leader length and reel dimension are shown in the diagrams below:

(Unit:mm)

● Embossed tape dimensions
● Reel dimensions

No. of bits	A	W1	W2	N
2	φ 330 ± 2	25.4 ± 1	29.4 ± 1	φ 80 ± 1
4
6
8		33.4 ± 1	37.4 ± 1
10		45.4 ± 1	49.4 ± 1

● 2, 4, 6 bits
● 8, 10 bits

No. of bits	B	C	D
2	16	7.5 ± 0.1	―
4	24	11.5 ± 0.1
6	24	11.5 ± 0.1
8	32	14.2 ± 0.1	28.4 ± 0.1
10	42	20.2 ± 0.1	40.4 ± 0.1

〈Magazine packaging specifications〉

● Packing quantities of magazines are different depending on the bit number of the switches.
● Please order the multiple numbers of the specific packing quantities.
　(e.g. 70 pcs., 140 pcs., 210 pcs., etc., in case of 2 bits version)

【Pieces in package】
2 bits, 70 pcs. / stick
4 bits, 40 pcs. / stick
6 bits, 28 pcs. / stick
8 bits, 20 pcs. / stick
10 bits, 16 pcs. / stick
