DIPスライドスイッチ CYP

  • CYP
    CYP
  • CYP
    CYP

お問い合わせ

●お求めの際は、セールスネットワーク または次のWeb通販サイト をご利用ください。
chip1stop通販サイトへ
marutsu通販サイトへ

洗浄可能な薄型ピアノスイッチ



FeaturesFeatures
  • 実装高5 mm の薄型設定
  • 金メッキツイン接点で優れた接触安定性
  • テープシールにより洗浄可能
  • 明快なクリック感

標準仕様

使用温度範囲 -40 ~ 85 °C
保存温度範囲 -40 ~ 85 °C
シール性 テープシール付き洗浄可能タイプ有り
質　量 Approx. 0.28 g (CYP-02) Approx. 0.50 g (CYP-04)
Approx. 0.73 g (CYP-06) Approx. 0.97 g (CFP-08)
Approx. 1.16 g (CFP-10)

電気的特性

接点定格 Non-switching: DC 50 V 100 mA
Switching: DC 6 V 100 mA,  DC 24 V 25 mA
Minimum: DC 20 mV 1 μA
接触抵抗 100 mΩ maximum
絶縁抵抗 1000 MΩ (DC100 V) minimum
耐電圧 AC 500 V, 60 s



機械的特性

作動力 0.3 ~ 5 N {0.03 ~ 0.51 kgf} maximum
操作部強度 8 N {0.82 kgf} 60 s
はんだ付け性 245 ± 3 °C, 2 ~ 3 s
はんだ耐熱性      フロー：260 ± 3 °C, 5 ~ 6 s, two times maximum
リフロー：255 °C (Peak temperature)
手はんだ：350 ± 10 °C, 3 ~ 4 s
固着性 5 N {0.51 kgf} 10 s
耐基板曲げ性 Width 90 mm, bend 3 mm, 5 s, 1 time
引きはがし強さ 5 N {0.51 kgf} 10 s

環境特性

耐振性 振幅 1.5 mm (全振幅) or 加速度 98 m/s2, 10-500 Hz, 3 directions for 10 cycles each
耐衝撃性 490 m/s, 11 ms, 6 directions for 3 times each
耐久性 Continuous load 500 cycles, DC 6 ± 0.5 V, 100 ± 10 mA
温度 / 湿度サイクル -10 ~ 65 °C, Relative humidity 0~96 %, 24 h for 10 cycles
耐熱性 85 °C, 96 h
耐寒性 -40 °C, 96 h
温度サイクル -40 (0.5 h) ~ 85 °C (0.5 h), 5 cycles

型式表示

CYP -0801TB

シリーズ名

極数
02: 2極

04: 4極

06: 6極
08: 8極

10:10極

ON 方向

0：Upper
1：Lower

構造

0：フラットレバー（テープシール有り）

1：フラットレバー（テープシール無し）

2：凸レバー（テープシール無し）

包装形態

T:テーピング（リール）
M:マガジン

端子形状

B:ガル・ウィング
C: スルーホールピン

型式一覧表

①フラットレバー（テープシール無し）
型式極数ON方向端子形状包装形態CAD
CYP-0202MB 2 Upper ガル・ウィング Magazine
CYP-0212TB 2 Lower ガル・ウィング Taping
CYP-0212MB 2 Lower ガル・ウィング Magazine
CYP-0402TB 4 Upper ガル・ウィング Taping
CYP-0402MB 4 Upper ガル・ウィング Magazine
CYP-0412TB 4 Lower ガル・ウィング Taping
CYP-0412MB 4 Lower ガル・ウィング Magazine
CYP-0602TB 6 Upper ガル・ウィング Taping
CYP-0602MB 6 Upper ガル・ウィング Magazine
CYP-0612TB 6 Lower ガル・ウィング Taping
CYP-0612MB 6 Lower ガル・ウィング Magazine
CYP-0802TB 8 Upper ガル・ウィング Taping
CYP-0802MB 8 Upper ガル・ウィング Magazine
CYP-0812TB 6 Lower ガル・ウィング Taping
CYP-0812MB 6 Lower ガル・ウィング Magazine
CYP-1002TB 10 Upper ガル・ウィング Taping
CYP-1002MB 10 Upper ガル・ウィング Magazine
CYP-1002MB 10 Lower ガル・ウィング Taping
CYP-1012MB 10 Lower ガル・ウィング Magazine
CYP-0202MC 2 Upper スルーホールピン Magazine
CYP-C0212M 2 Lower スルーホールピン Magazine
CYP-0402MC 4 Upper スルーホールピン Magazine
CYP-0412MC 4 Lower スルーホールピン Magazine
CYP-0602MC 6 Upper スルーホールピン Magazine
CYP-0612MC 6 Lower スルーホールピン Magazine
CYP-0802MC 8 Upper スルーホールピン Magazine
CYP-0812MC 8 Lower スルーホールピン Magazine
CYP-1002MC 10 Upper スルーホールピン Magazine
CYP-1012MC 10 Lower スルーホールピン Magazine
②凸レバー（テープシール無し）
型式極数ON方向包装形態端子形状CAD
CYP-0200TB 2 Upper Taping  ガル・ウィング
CYP-0200MB 2 Upper Magazine  ガル・ウィング
CYP-0210TB 2 Lower Taping  ガル・ウィング
CYP-0210MB 2 Lower Magazine  ガル・ウィング
CYP-0400TB 4 Upper Taping  ガル・ウィング
CYP-0400MB 4 Upper Magazine  ガル・ウィング
CYP-0410TB 4 Lower Taping  ガル・ウィング
CYP-0410MB 4 Lower Magazine  ガル・ウィング
CYP-0600TB 6 Upper Taping  ガル・ウィング
CYP-0600MB 6 Upper Magazine  ガル・ウィング
CYP-0610TB 6 Lower Taping ガル・ウィング
CYP-0610MB 6 Lower Magazine  ガル・ウィング
CYP-0800TB 8 Upper Taping  ガル・ウィング
CYP-0800MB 8 Upper Magazine  ガル・ウィング
CYP-0810TB 8 Lower Taping  ガル・ウィング
CYP-0810MB 8 Lower Magazine  ガル・ウィング
CYP-1000TB 10 Upper Taping  ガル・ウィング
CYP-1000MB 10 Upper Magazine  ガル・ウィング
CYP-1010TB 10 Lower Taping  ガル・ウィング
CYP-1010MB 10 Lower Magazine  ガル・ウィング
CYP-0200MC 2 Upper Magazine  スルーホールピン
CYP-0210MC 2 Lower Magazine  スルーホールピン
CYP-0400MC 4 Upper Magazine  スルーホールピン
CYP-0410MC 4 Lower Magazine  スルーホールピン
CYP-0600MC 6 Upper Magazine  スルーホールピン
CYP-0610MC 6 Lower Magazine  スルーホールピン
CYP-0800MC 8 Upper Magazine  スルーホールピン
CYP-0810MC 8 Lower Magazine  スルーホールピン
CYP-1000MC 10 Upper Magazine  スルーホールピン
CYP-1010MC 10 Lower Magazine  スルーホールピン
③フラットレバー（テープシール有り）
型式極数ON方向包装形態端子形状CAD
CYP-0201TB 2 Upper Taping カル・ウイング
CYP-0201MB 2 Upper Magazine カル・ウイング
CYP-0211TB 2 Lower Taping カル・ウイング
CYP-0211MB 2 Lower Magazine  カル・ウイング
CYP-0401TB 4 Upper Taping カル・ウイング
CYP-0401MB 4 Upper Magazine カル・ウイング
CYP-0411TB 4 Lower Taping カル・ウイング
CYP-0411MB 4 Upper Magazine カル・ウイング
CYP-0601TB 6 Upper Taping カル・ウイング
CYP-0601MB 6 Upper Magazine カル・ウイング
CYP-0611TB 6 Lower Taping カル・ウイング
CYP-0611MB 6 Lower Magazine カル・ウイング
CYP-0801TB 8 Upper Taping カル・ウイング
CYP-0801MB 8 Upper Magazine カル・ウイング
CYP-0811TB 8 Lower Taping カル・ウイング
CYP-0811MB 8 Lower Magazine カル・ウイング
CYP-1001TB 10 Upper Taping カル・ウイング
CYP-1001MB 10 Upper Magazine カル・ウイング
CYP-1011TB 10 Lower Taping カル・ウイング
CYP-1011MB 10 Lower Magazine カル・ウイング
CYP-0201MC 2 Upper Magazine スルーホールピン
CYP-0211MC 2 Lower Magazine スルーホールピン

CYP-0401MC

 4 Upper Magazine スルーホールピン
CYP-0411MC 4 Upper Magazine スルーホールピン
CYP-0601MC 6 Upper Magazine スルーホールピン
CYP-0611MC 6 Lower Magazine スルーホールピン
CYP-0801MC 8 Upper Magazine スルーホールピン
CYP-0811MC 8 Lower Magazine スルーホールピン
CYP-1001MC 10 Upper Magazine スルーホールピン
CYP-1011MC 10 Lower Magazine スルーホールピン

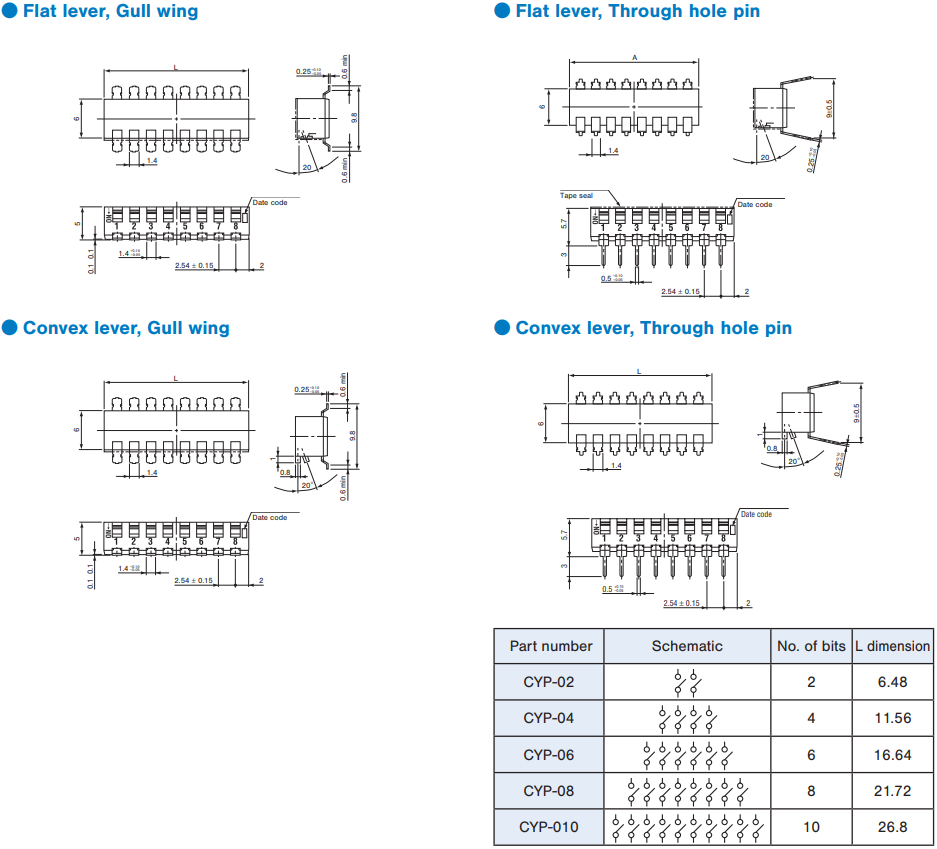

外形寸法図

(Unt:mm)

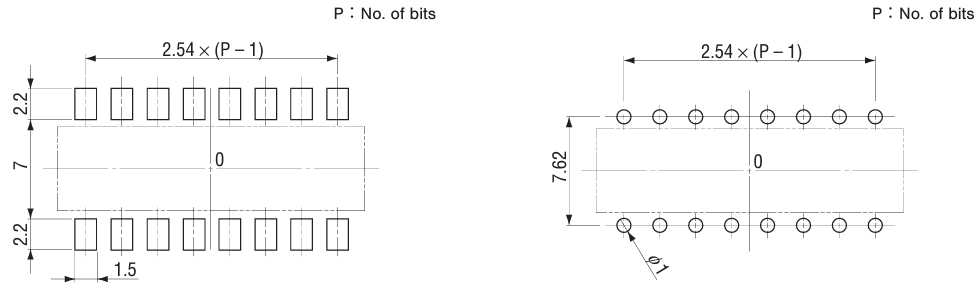

推奨ランドパターン

(Unit:mm)

包装仕様

〈テーピングの包装仕様〉
● テーピングは700個/リール単位の包装になりますので、700個単位（700個、1400個、2100個…）でのご注文をお願い致します。
● テーピングリールの箱詰めは、1 リールごとに製品箱に 包装致します。製品の脱落は、連続 2 個以内と致します。 テープのリーダ部、空部およびリール寸法は図に示し ます。

(Unit:mm)

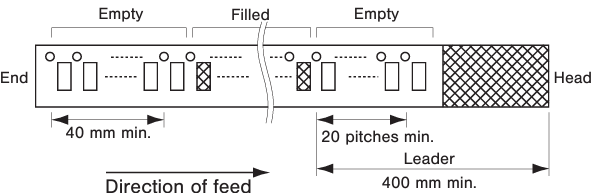

  • ●テープのリーダ部および空部

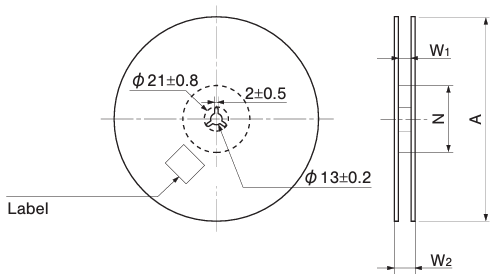

  • ●リール寸法図


極数AW1W2N
2 φ 330 ± 2 25.4 ± 1 29.4 ± 1 φ 80 ± 1
4
6
8 33.4 ± 1 37.4 ± 1
10 45.4 ± 1 49.4 ± 1

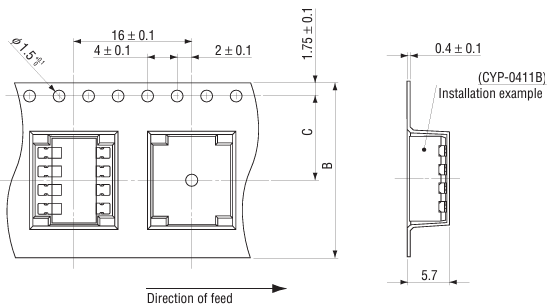

  • ● 2, 4, 6 bits

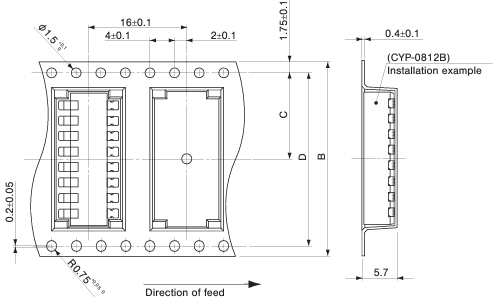

  • ● 8, 10 bits

極数BCD
2 16 7.5 ± 0.1 ―
4 24

 11.5 ± 0.1
6
8 32 14.2 ± 0.1 28.4 ± 0.1
10 42 20.2 ± 0.1 40.4 ± 0.1

〈マガジンの包装仕様〉

● マガジンは極数により包装数量が異なりますので、下記参照願います。 各スティック単位（2極の場合、70個、140個、210個…）でのご注文を お願い致します。

【包装数量】
  2極 70個 / スティック
  4極 40個 / スティック
  6極 28個 / スティック
  8極 20個 / スティック
10極 16個 / スティック
