Illuminated pushbutton switch CFPB

CFPB

CFPB

●To buy this product, please go to the following Online Web stores.

Illuminated Pushbutton Switches

FeaturesFeatures

Full Surface Illumination by LED.
Conductive Rubber Contact For Soft and Quiet Operation
Available in Four Sizes 6mm sq., 9mm sq., 11mm sq., 12mm sq.

Standard specifications

Rating	Max. DC5V 5mA or DC20V 1mA Min. DC5V 1mA
Initial Contact Resistance	200 Ω Max.（ 20mV 1.5mA 1kHz Max）
Dielectric Strength	250VAC 1 minute
Insulation Resistance	100MΩ（ 100VDC）
Travel	1.5mm（11/12mm sq.）　 1.3mm（6/9mm sq.）
Operating Force	1.7±0.5N (11/12mm sq.) 1.3±0 0.6 .4N : (6/9mm sq.)
Electrical Life	500,000 operations at max. rating（ 11/12mm sq.） 300,000 operations at max. rating（ 6/9mm sq.）
Operating Temperature Range	−10℃〜＋60℃
Storage Temperature Range	−25℃〜＋70℃

Part number designation

CFPB -	１	C	C-	1	W	1
Series Code & Actuator P:Pushbutton	Number of Poles 1:1 pole	Switching Function C: OFF －（ON）	Terminal Style C: PC Straight	LED Color １:Non-illuminated ２:Red ３:Orange ４:Yellow ５:Green	Button Color R:Red O:Orange W:White clear B:Blue G:Green Y:Yellow	Button Dimension １:11mm sq. ２:12mm sq. ６: 6mm sq. ９: 9mm sq.

CFPB -

１

C-

Series Code & Actuator

P:Pushbutton

Number of Poles

1:1 pole

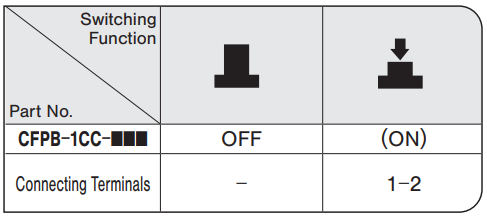

Switching Function

C: OFF －（ON）

Terminal Style

C: PC Straight

LED Color

１:Non-illuminated

２:Red

３:Orange

４:Yellow

５:Green

Button Color

R:Red

O:Orange

W:White clear

B:Blue

G:Green

Y:Yellow

Button Dimension

１:11mm sq.

２:12mm sq.

６: 6mm sq.

９: 9mm sq.

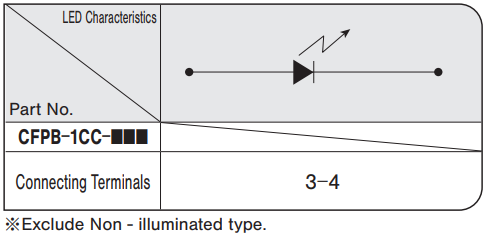

LED specifications

Item	Symbol	Absolute Maximum Rating※1				Symbol
Item	Symbol	Red	Orange	Green	Yellow	Symbol
Power Dissipation	Pd	75	70	70	85	mW
Forward Curent	I_F	30	25	25	30	mA
Forward Voltage	V_F	2.8	2.8	2.8	2.8	V
Puls Forward Current^※²	I_FRM	75	60	60	75	mA
Current Derating （Ta≦25℃）	_）△I_F	0.40	0.33	0.33	0.40	mA/℃
Reverse Voltage	V_R	4	4	4	4	V

※１. “Absolute Maximum Rating” is the limit value that must not be exceeded even momentarily. Be sure to consider the safety margin for designing the circuit.
※2. Measurement conditions of IFRM Pulse width <= 1 ms; Duty ratio <= 1/20.
※3. The above ratings are specified at ambient temperature Ta = 25℃.

◆LED Drive circuit

List of part numbers

Part number	LED Color	Button Color	Button Dimension	CAD
CFPB-1CC-1W6	Non-illuminated	White	6mm Sq.	3D CAD（Any Model）
CFPB-1CC-1R6	Non-illuminated	Red	6mm Sq.	3D CAD（Any Model）
☆CFPB-1CC-1G6	Non-illuminated	Green	6mm Sq.	3D CAD（Any Model）
☆CFPB-1CC-1Y6	Non-illuminated	Yellow	6mm Sq.	3D CAD（Any Model）
☆CFPB-1CC-1B6	Non-illuminated	Blue	6mm Sq.	3D CAD（Any Model）
☆CFPB-1CC-1O6	Non-illuminated	Orange	6mm Sq.	3D CAD（Any Model）
CFPB-1CC-2R6	Red	Red	6mm Sq.	3D CAD（Any Model）
☆CFPB-1CC-3O6	Orange	Orange	6mm Sq.	3D CAD（Any Model）
CFPB-1CC-4W6	Yellow	White	6mm Sq.	3D CAD（Any Model）
☆CFPB-1CC-5G6	Green	Green	6mm Sq.	3D CAD（Any Model）
☆CFPB-1CC-5Y6	Green	Yellow	6mm Sq.	3D CAD（Any Model）
☆CFPB-1CC-5B6	Green	Blue	6mm Sq.	3D CAD（Any Model）
CFPB-1CC-1W9	Non-illuminated	White	9mm Sq.	3D CAD（Any Model）
CFPB-1CC-1R9	Non-illuminated	Red	9mm Sq.	3D CAD（Any Model）
☆CFPB-1CC-1G9	Non-illuminated	Green	9mm Sq.	3D CAD（Any Model）
☆CFPB-1CC-1Y9	Non-illuminated	Yellow	9mm Sq.	3D CAD（Any Model）
☆CFPB-1CC-1B9	Non-illuminated	Blue	9mm Sq.	3D CAD（Any Model）
☆CFPB-1CC-1O9	Non-illuminated	Orange	9mm Sq.	3D CAD（Any Model）
CFPB-1CC-2R9	Red	Red	9mm Sq.	3D CAD（Any Model）
☆CFPB-1CC-3O9	Orange	Orange	9mm Sq.	3D CAD（Any Model）
CFPB-1CC-4W9	Yellow	White	9mm Sq.	3D CAD（Any Model）
☆CFPB-1CC-5G9	Green	Green	9mm Sq.	3D CAD（Any Model）
☆CFPB-1CC-5Y9	Green	Yellow	9mm Sq.	3D CAD（Any Model）
☆CFPB-1CC-5B9	Green	Blue	9mm Sq.	3D CAD（Any Model）
CFPB-1CC-1W1	Non-illuminated	White	11mm Sq.	3D CAD（Any Model）
CFPB-1CC-1R1	Non-illuminated	Red	11mm Sq.	3D CAD（Any Model）
☆CFPB-1CC-1G1	Non-illuminated	Green	11mm Sq.	3D CAD（Any Model）
☆CFPB-1CC-1Y1	Non-illuminated	Yellow	11mm Sq.	3D CAD（Any Model）
☆CFPB-1CC-1B1	Non-illuminated	Blue	11mm Sq.	3D CAD（Any Model）
☆CFPB-1CC-1O1	Non-illuminated	Orange	11mm Sq.	3D CAD（Any Model）
CFPB-1CC-2R1	Red	Red	11mm Sq.	3D CAD（Any Model）
☆CFPB-1CC-3O1	Orange	Orange	11mm Sq.	3D CAD（Any Model）
CFPB-1CC-4W1	Yellow	White	11mm Sq.	3D CAD（Any Model）
☆CFPB-1CC-5G1	Green	Green	11mm Sq.	3D CAD（Any Model）
☆CFPB-1CC-5Y1	Green	Yellow	11mm Sq.	3D CAD（Any Model）
☆CFPB-1CC-5B1	Green	Blue	11mm Sq.	3D CAD（Any Model）
CFPB-1CC-1W2	Non-illuminated	White	12mm Sq.	3D CAD（Any Model）
CFPB-1CC-1R2	Non-illuminated	Red	12mm Sq.	3D CAD（Any Model）
☆CFPB-1CC-1G2	Non-illuminated	Green	12mm Sq.	3D CAD（Any Model）
☆CFPB-1CC-1Y2	Non-illuminated	Yellow	12mm Sq.	3D CAD（Any Model）
☆CFPB-1CC-1B2	Non-illuminated	Blue	12mm Sq.	3D CAD（Any Model）
☆CFPB-1CC-1O2	Non-illuminated	Orange	12mm Sq.	3D CAD（Any Model）
CFPB-1CC-2R2	Red	Red	12mm Sq.	3D CAD（Any Model）
☆CFPB-1CC-3O2	Orange	Orange	12mm Sq.	3D CAD（Any Model）
CFPB-1CC-4W2	Yellow	White	12mm Sq.	3D CAD（Any Model）
☆CFPB-1CC-5G2	Green	Green	12mm Sq.	3D CAD（Any Model）
☆CFPB-1CC-5Y2	Green	Yellow	12mm Sq.	3D CAD（Any Model）
☆CFPB-1CC-5B2	Green	Blue	12mm Sq.	3D CAD（Any Model）

Soldering Specifications

（1）Flow soldrering :

260℃ max., 3 ～ 5 sec. max. (total 10 sec. max)
Pre Heating: 80 ～ 120℃ , 120 sec. max.
No. of flows: 1 time max.

（2）Manual soldering :　

Device : Solder iron
380℃ Max, 3 sec Max

Flux Cleaning

The CFPB series are not washable. To wash the PC board, clean the soldering surface of the PC board with a brush so that the switch is not exposed to the cleaning solution.
Solvent : Alcohol type
